Comment équilibrer parfaitement vos meules pour supprimer les vibrations qui dégradent la finition

La scène est familière pour tout rectifieur : une meule neuve, montée avec soin, et pourtant, dès les premières pièces, des marques de vibration apparaissent, compromettant l’état de surface. La frustration est à son comble. L’instinct pousse à accuser la meule, à multiplier les cycles de dressage ou à ajuster les paramètres de coupe au hasard, en espérant trouver la bonne combinaison.

Les solutions classiques se concentrent souvent sur des opérations isolées : équilibrer la meule, la dresser, vérifier la vitesse. Si ces étapes sont essentielles, elles ne sont que les pièces d’un puzzle bien plus complexe. Se contenter de cela, c’est traiter les symptômes sans jamais s’attaquer à la cause profonde du problème. La rectification de précision n’est pas une succession d’actions, mais un système dynamique où chaque élément est interdépendant.

Mais si la véritable clé n’était pas dans l’exécution de ces tâches, mais dans la compréhension de leurs interactions ? Cet article adopte une perspective systémique. Nous n’allons pas simplement lister des procédures, mais décortiquer la physique derrière les vibrations, l’économie du choix de l’abrasif, et la logique des défauts périodiques. Vous ne verrez plus une vibration comme un échec, mais comme une donnée à analyser pour optimiser l’ensemble de votre processus.

Pour vous guider dans cette approche, nous allons explorer en détail les différentes facettes de ce système. Cet article est structuré pour vous emmener des causes fondamentales des vibrations aux solutions les plus avancées, en passant par les erreurs de paramétrage et de maintenance qui coûtent le plus cher en production.

Pourquoi votre meule neuve vibre alors qu’elle est parfaitement ronde visuellement ?

Une meule neuve, même certifiée par le fabricant, n’est jamais parfaitement homogène. Sa structure est composée de grains abrasifs et d’un liant, dont la densité varie inévitablement sur son volume. Cette hétérogénéité, même infime, crée un déséquilibre de masse : un balourd. Lorsque la meule entre en rotation à plusieurs milliers de tours par minute, cette minuscule imperfection de masse génère une force centrifuge qui se traduit par une vibration. C’est pourquoi une meule « ronde » à l’œil nu ou au comparateur peut devenir une source de vibrations intense à sa vitesse de travail.

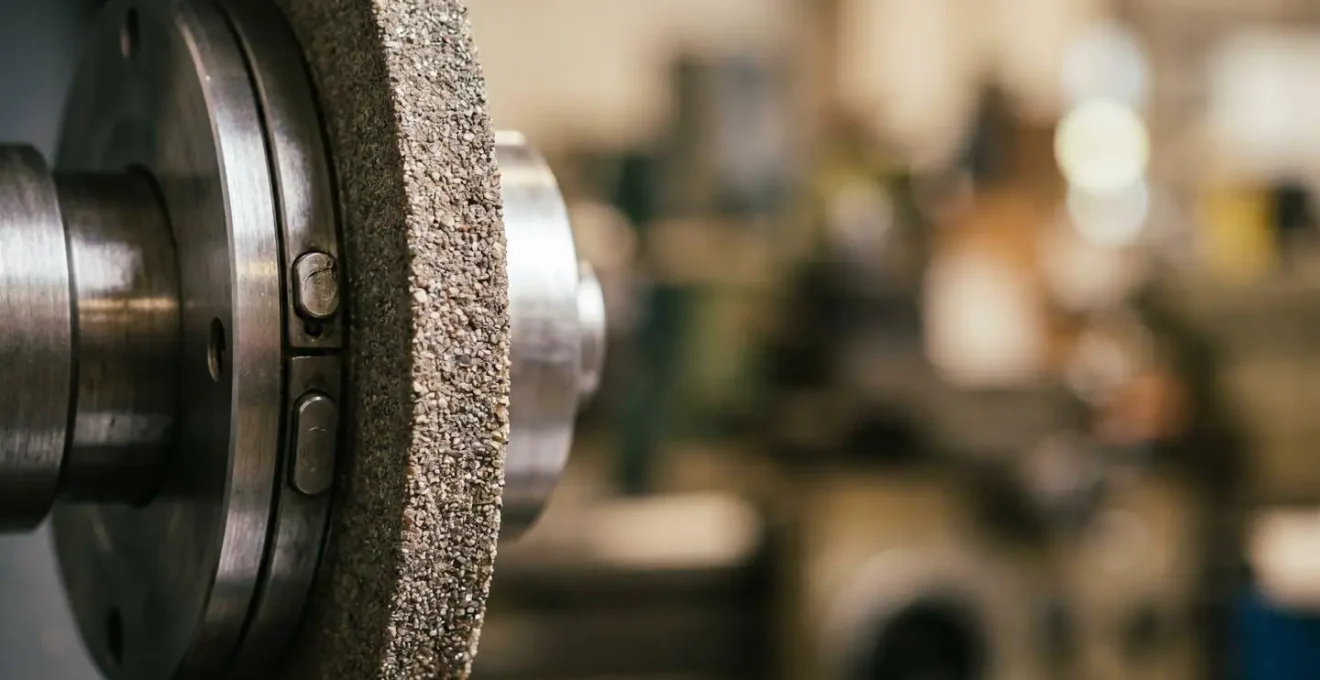

L’équilibrage ne vise pas à rendre la meule parfaitement homogène, ce qui est impossible, mais à compenser ce balourd en ajoutant des contrepoids (masselottes) sur le flasque de la meule. L’objectif est de déplacer le centre de gravité de l’ensemble (meule + flasque) pour qu’il coïncide parfaitement avec l’axe de rotation de la broche. Sans cet équilibrage dynamique, la vibration est inévitable et dégradera la géométrie de la pièce et son état de surface.

L’expertise industrielle confirme ce point. Dans un environnement de production optimisé où le mandrin et les roulements sont en parfait état, l’origine des vibrations est quasi systématiquement la meule elle-même. Comme le souligne une documentation technique de Marposs sur les systèmes d’équilibrage, « la meule est la seule source principale de vibration ». Ignorer ou mal réaliser l’équilibrage initial, c’est garantir un résultat de mauvaise qualité avant même d’avoir touché la pièce.

Avant de suspecter la machine, il est donc impératif de s’assurer de la parfaite préparation de la meule elle-même. Un protocole rigoureux doit être appliqué à chaque montage pour écarter toute cause de vibration liée à l’outil.

Comment dresser votre meule pour retrouver un état de surface Ra 0,4 en rectification de finition ?

Le dressage est l’opération qui donne à la meule sa forme géométrique finale et sa topographie de surface, conditionnant directement son pouvoir de coupe et la finition qu’elle produira. Pour atteindre une faible rugosité comme un Ra 0,4 µm, le dressage doit être d’une précision absolue. Il ne s’agit pas seulement de « nettoyer » la meule, mais de profiler la surface abrasive pour qu’elle présente des arêtes de coupe vives et régulièrement espacées.

L’obtention d’un état de surface de haute finition dépend de trois paramètres de dressage clés :

• La nature de l’outil de dressage : Un dresseur mono-diamant donnera une surface plus « ouverte » et agressive, tandis qu’un dresseur à plaquette ou un rouleau diamanté permettra de générer une surface plus fine et fermée, idéale pour la finition.
• La vitesse d’avance du dresseur : Une avance lente (faible ratio de recouvrement) génère une hélice très fine à la surface de la meule, créant une topographie plus lisse qui favorise un bon état de surface sur la pièce.
• La profondeur de passe : En finition, les passes de dressage doivent être très faibles (de l’ordre de 0,01 à 0,02 mm) pour ne retirer que la couche de grains émoussés sans agresser la structure de la meule.

Le geste technique est au cœur de cette opération. L’interaction entre l’outil de dressage et la meule doit être parfaitement maîtrisée pour générer la topographie souhaitée.

Comme le montre cette image, le contact entre le diamant et le grain abrasif est le moment de vérité. Un dressage réussi est un subtil équilibre : il faut retirer les grains usés et les copeaux métalliques (l’encrassement) tout en créant des arêtes de coupe neuves et acérées, sans pour autant fragiliser la meule ou introduire des vibrations parasites. Selon les experts du CETIM, la maîtrise des critères de rugosité passe par une gestion conjointe du dressage et de l’équilibrage dynamique, prouvant que ces deux opérations sont les deux piliers indissociables de la rectification de précision.

Meule corindon ou CBN : laquelle pour rectifier de l’acier trempé 60 HRC en série ?

Le choix de l’abrasif est une décision stratégique, surtout pour l’usinage en série d’aciers durs comme un 60 HRC. La confrontation entre la traditionnelle meule en corindon (oxyde d’aluminium) et la moderne meule en CBN (Nitrure de Bore Cubique) n’est pas qu’une question technique, c’est un calcul économique. Le corindon, abordable à l’achat, s’émousse très vite sur des matériaux durs, ce qui impose des dressages fréquents, augmente les temps de cycle et le risque de rebuts par brûlure thermique.

Le CBN, deuxième matériau le plus dur après le diamant, offre une solution radicalement différente. Sa résistance à l’usure est phénoménale sur les aciers trempés. Un expert en rectification le résume ainsi : « Pour les aciers trempés au-delà de 58 HRC, le CBN est le choix technique optimal. Il coûte plus cher à l’achat, mais sa durée de vie est 50 à 100 fois supérieure au corindon, et la qualité de surface qu’il produit est incomparable. » Cette durabilité réduit drastiquement, voire élimine, la nécessité de dressage en cours de production, garantissant une stabilité dimensionnelle et un état de surface constants de la première à la dernière pièce.

Le passage au CBN n’est cependant pas anodin. Il exige une machine-outil plus rigide et plus puissante pour exploiter ses capacités à haute vitesse (30 m/s et plus). Le calcul du coût total de possession (TCO) devient alors essentiel pour justifier l’investissement initial plus élevé. Ce TCO doit inclure le prix de la meule, mais aussi les gains liés à la réduction des temps de non-production (dressage), la diminution du taux de rebut et l’augmentation de la durée de vie de l’outil.

Pour faire un choix éclairé, une comparaison directe des critères de performance est indispensable, comme le détaille ce guide technique.

L’erreur de paramétrage qui encrasse votre meule toutes les 10 pièces nécessitant dressages répétés

L’encrassement prématuré d’une meule est l’un des problèmes les plus frustrants en rectification. Il se manifeste lorsque les pores de la meule, situés entre les grains abrasifs, se bouchent avec les copeaux de matière usinée. La meule perd son pouvoir de coupe, se met à patiner, chauffe excessivement la pièce et dégrade l’état de surface. La cause la plus fréquente n’est pas un défaut de la meule, mais une vitesse de coupe inadaptée à la matière et au type de grain.

Chaque meule possède une « fenêtre de coupe optimale ». Si la vitesse de rotation est trop faible, le grain abrasif n’a pas assez d’énergie pour pénétrer la matière. Au lieu de couper, il frotte, s’émousse et les copeaux ne sont pas éjectés mais s’incrustent dans la porosité. C’est l’encrassement. À l’inverse, une vitesse trop élevée peut mener à une usure prématurée du liant ou, dans le pire des cas, à des brûlures sur la pièce.

Ce phénomène est souvent contre-intuitif. Face à un encrassement, le réflexe peut être de réduire la vitesse pour être « moins agressif ». C’est généralement l’inverse qu’il faut faire. Augmenter la vitesse de rotation (dans les limites de sécurité de la meule et de la machine) permet de redonner au grain sa capacité à « mordre » la matière. C’est le principe de l’auto-affûtage : un grain émoussé, soumis à un effort de coupe plus important, se fracture et expose une nouvelle arête vive.

Une meule qui travaille dans sa bonne fenêtre de vitesse reste propre et agressive plus longtemps. L’enjeu est donc de trouver le point d’équilibre où la vitesse est suffisante pour assurer l’auto-affûtage sans dépasser les limites thermiques de la pièce. D’ailleurs, les avancées technologiques vont dans ce sens, selon un dossier de veille du CETIM sur les fondamentaux de la rectification, qui note que la rectification à très grande vitesse concurrence désormais le fraisage et le tournage pour certains enlèvements de matière.

Quand remplacer une meule : à usure complète ou dès les premiers éclats en périphérie ?

La question du remplacement d’une meule est critique et ne relève pas seulement de la performance, mais aussi de la sécurité. Une idée reçue voudrait qu’une meule se remplace lorsqu’elle est « usée », c’est-à-dire quand son diamètre a trop diminué. La réalité est bien plus stricte : une meule doit être mise au rebut dès l’apparition du premier éclat significatif en périphérie, même si elle est presque neuve.

Un éclat n’est pas un simple défaut esthétique. C’est le signe d’une potentielle fissure interne et d’un déséquilibre de masse soudain et dangereux. En rotation, cet éclat crée une vibration violente et peut, dans les cas extrêmes, conduire à l’éclatement de la meule, un accident aux conséquences potentiellement dramatiques. Continuer à utiliser une meule éclatée, c’est prendre un risque inacceptable pour l’opérateur et la machine.

La réglementation est très claire à ce sujet. L’obligation de sécurité de l’employeur, définie par le Code du travail, impose de fournir des équipements de travail sûrs. Conserver une meule endommagée en service est une faute. Comme le rappelle l’INRS dans ses fiches de sécurité, un éclat n’est pas seulement un défaut de qualité, mais un début de défaillance structurelle qui engage directement la responsabilité de l’entreprise en cas d’accident.

Un éclat n’est pas seulement un défaut de qualité, c’est un début de défaillance structurelle qui engage la responsabilité de l’employeur selon l’article L4121-1 du Code du travail sur l’obligation de sécurité.

– INRS – Jean-Louis Pomian et Guy Welitz, Fiche pratique de sécurité ED 126

Pour prendre une décision objective, un protocole de diagnostic doit être mis en place et suivi par du personnel formé et autorisé.

Pourquoi vos pièces présentent des défauts tous les 120° malgré un outil neuf ?

L’apparition de défauts polygonaux sur une pièce rectifiée, comme des lobes ou des facettes tous les 120° (forme de triangle arrondi) ou 72° (forme de pentagone), est un symptôme extrêmement précis. Il ne s’agit pas d’une vibration aléatoire. Cette « signature » géométrique indique un problème de vibration forcée synchrone, dont la source est très probablement liée à la broche porte-meule ou à ses roulements, et non à la meule elle-même.

En analyse vibratoire, la fréquence d’une vibration est une information capitale. Des vibrations à basse fréquence signalent un désalignement ou un balourd, tandis que des vibrations à plus haute fréquence sont souvent liées aux roulements. La périodicité des défauts sur votre pièce est la traduction directe de la fréquence du problème. Un défaut à 120° signifie que trois événements identiques se produisent à chaque tour de la meule.

Le diagnostic de ce type de problème se fait par une analyse vibratoire avancée, notamment par la Transformée de Fourier Rapide (FFT).

Face à un défaut périodique, insister sur le dressage ou l’équilibrage de la meule est donc une perte de temps. Le problème est plus profond et se situe au cœur de la cinématique de la machine. Il s’agit d’un problème mécanique de la broche : soit un faux-rond (l’axe de rotation n’est pas parfaitement stable), soit un défaut dans les roulements qui génère un cycle de vibrations à chaque passage des billes ou des rouleaux sur une piste endommagée.

L’erreur de lubrification qui réduit la durée de vie de vos guidages de 10 ans à 3 ans

La précision d’une rectifieuse repose sur la perfection de ses déplacements. Les guidages, qu’ils soient à glissières ou à roulements (patins à billes, rouleaux), garantissent la rectitude et la rigidité des mouvements des axes. Leur durée de vie et leur précision dépendent d’un facteur souvent négligé : la lubrification. Une erreur dans le système de lubrification centralisée ne se traduit pas par une panne immédiate, mais par une dégradation lente et insidieuse qui peut réduire la durée de vie des guidages de plus de 70%.

L’erreur la plus commune est de considérer la lubrification comme acquise. Un filtre colmaté, une pompe fatiguée, un distributeur grippé ou une simple erreur de programmation du cycle de graissage peuvent entraîner un sous-approvisionnement en lubrifiant. Sans un film d’huile constant pour séparer les surfaces métalliques, le contact direct s’installe. Il en résulte une usure abrasive accélérée, une augmentation du frottement (stick-slip) et l’apparition de micro-vibrations qui se transmettent directement à la pièce en cours de rectification, ruinant l’état de surface.

Le lubrifiant joue aussi un rôle d’évacuation des contaminants. Un débit insuffisant ne permet plus de chasser les fines particules abrasives et métalliques qui s’infiltrent sous les joints racleurs. Ces particules agissent alors comme une pâte à roder, détruisant la surface des glissières ou des rails de guidage. L’intégrité de la machine est alors compromise, et seule une intervention de maintenance lourde et coûteuse peut restaurer la précision d’origine. Un audit régulier du système est donc non pas une option, mais une nécessité pour préserver le capital machine.

Assurer le bon fonctionnement de ce système vital requiert une inspection méthodique de tous ses composants critiques.

Comment régler la vitesse de rotation pour maximiser le pouvoir abrasif sans brûler la pièce

Le réglage de la vitesse de rotation est l’un des arbitrages les plus délicats en rectification. Il s’agit de trouver le point d’équilibre parfait, la « fenêtre de coupe optimale », où le pouvoir abrasif de la meule est maximal, mais où la génération de chaleur reste contrôlée pour éviter la brûlure de revenu sur la pièce. Cette brûlure, reconnaissable à une décoloration de la surface (jaune, bleue, noire), est une altération métallurgique qui réduit localement la dureté de l’acier trempé, rendant la pièce non conforme.

Le risque de brûlure, comme l’explique un guide sur la rectification CNC, apparaît lorsque les paramètres sont trop agressifs (profondeur de passe ou avance trop élevées) ou lorsque le refroidissement est insuffisant. Cependant, la vitesse de coupe joue un rôle central. Une vitesse trop faible provoque un frottement excessif et un encrassement, générant de la chaleur. Une vitesse trop élevée augmente l’énergie de l’impact de chaque grain, ce qui peut aussi surchauffer la surface si l’enlèvement de matière n’est pas proportionnel.

La solution à ce dilemme réside dans le concept de vitesse de surface constante (VSC). Une meule s’use, son diamètre diminue. Si la vitesse de rotation (en tr/min) reste fixe, la vitesse de coupe réelle en périphérie (en m/s) chute progressivement. La meule sort alors de sa fenêtre de coupe optimale, son efficacité diminue et le risque de brûlure augmente. Les rectifieuses modernes contournent ce problème grâce à des fonctions de VSC : la machine mesure en continu le diamètre de la meule et ajuste automatiquement la vitesse de rotation pour maintenir la vitesse de surface désirée.

Des technologies avancées, comme le système iBalance d’ANCA, vont encore plus loin. Elles utilisent les capteurs des servomoteurs pour détecter les déséquilibres en temps réel et maintenir une vitesse de coupe optimale constante tout au long de la vie de la meule. Cette approche proactive garantit non seulement un état de surface supérieur, mais élimine aussi les risques de brûlures thermiques, même avec une usure significative de l’outil.

En définitive, atteindre une finition parfaite et sans vibrations en rectification exige de dépasser l’approche par tâches isolées. Chaque réglage, chaque choix de composant est une variable dans une équation complexe. L’équilibrage de la meule est le point de départ, mais la maîtrise du système dans sa globalité — de la santé des guidages à la stratégie économique derrière le choix du grain CBN — est ce qui distingue véritablement l’expertise. C’est en adoptant cette vision systémique que le rectifieur passe du statut d’opérateur à celui de maître du processus, capable de diagnostiquer, d’anticiper et de garantir une qualité irréprochable à chaque pièce produite.
