Outillage et accessoires

L’outillage et les accessoires constituent le socle invisible de la performance d’un atelier d’usinage. Une machine-outil performante ne peut exprimer tout son potentiel qu’accompagnée des bons porte-outils, des systèmes de serrage adaptés et des accessoires dimensionnés pour vos besoins réels. Pourtant, ces éléments sont souvent considérés comme secondaires lors de l’équipement d’un atelier, alors qu’ils déterminent directement la précision des pièces, la productivité et même la sécurité des opérateurs.

Choisir son outillage ne se résume pas à comparer des catalogues ou à privilégier systématiquement le prix le plus bas. C’est une démarche globale qui demande de comprendre comment chaque composant interagit avec vos processus de production : quelle précision visez-vous ? Quelle cadence de travail ? Quels matériaux usinez-vous ? Ces questions fondamentales doivent guider vos décisions, bien avant le prix d’achat.

Cet article vous accompagne dans les dimensions essentielles de l’outillage et des accessoires industriels : de l’investissement intelligent à la maintenance préventive, en passant par les choix techniques qui impactent directement votre qualité de production et la rentabilité de votre atelier.

Investir intelligemment dans son outillage

L’achat d’outillage représente un investissement important qui doit être évalué sur le long terme, bien au-delà du simple prix affiché sur le bon de commande. Un outil à 300 € peut s’avérer plus économique qu’un modèle à 80 € lorsque l’on intègre sa durée de vie, la disponibilité des pièces détachées, la consommation de consommables et le temps passé en maintenance.

Coût d’acquisition vs coût total de possession

Le coût horaire réel d’un outil s’obtient en additionnant l’amortissement, les pièces d’usure (plaquettes, pinces, mors), l’énergie consommée et les arrêts machine pour maintenance. Imaginez deux perceuses : la première coûte 250 € et nécessite un changement de mandrin tous les 6 mois à 45 €, tandis que la seconde coûte 420 € mais son mandrin dure 3 ans. Sur 3 ans, la première aura coûté 250 € + (6 × 45 €) = 520 €, contre 420 € pour la seconde. Cette approche analytique transforme la perception de l’investissement.

Un autre piège fréquent consiste à immobiliser des sommes importantes dans du matériel sous-utilisé. Un outil spécialisé à 8 000 € utilisé seulement deux fois par an génère un coût horaire prohibitif et monopolise du capital qui pourrait être alloué à des équipements productifs. Dans ce cas, la location ponctuelle ou la sous-traitance peuvent s’avérer plus judicieuses.

Neuf, occasion ou rénovation : peser les options

Pour un budget limité, disons 15 000 €, la question du neuf versus la rénovation se pose légitimement. L’outillage neuf offre une garantie constructeur, une technologie actuelle et souvent une meilleure efficacité énergétique. L’outillage rénové ou d’occasion peut offrir un excellent rapport qualité-prix si le vendeur est fiable et que la machine a été entretenue régulièrement.

La décision dépend de votre capacité à assurer la maintenance : un atelier disposant d’un technicien compétent pourra gérer des équipements plus anciens, tandis qu’une petite structure privilégiera le neuf pour minimiser les risques d’arrêt imprévu. L’essentiel est de vérifier l’état réel des composants critiques : broches, glissières, systèmes hydrauliques.

Les signaux qui indiquent qu’il est temps de renouveler

Cinq signaux majeurs doivent vous alerter sur la nécessité de renouveler un équipement :

• Augmentation des rebuts : si le taux de pièces hors tolérance progresse malgré les réglages, l’usure mécanique est probablement en cause
• Temps de réglage croissants : compenser l’usure demande des interventions de plus en plus fréquentes
• Pièces détachées introuvables : l’obsolescence guette les modèles de plus de 15 ans
• Coût de maintenance dépassant 40 % de la valeur résiduelle annuelle : seuil où le remplacement devient économiquement rationnel
• Incompatibilité avec vos nouvelles exigences : évolution vers des tolérances plus serrées ou des matériaux plus durs

Les accessoires : le chaînon manquant de la productivité

Un atelier peut investir 50 000 € dans une fraiseuse numérique performante et rester largement sous-productif faute d’accessoires adaptés. Cette situation paradoxale est plus fréquente qu’on ne l’imagine : l’investissement se concentre sur la machine principale, et le budget accessoires est rogné au dernier moment.

Pourquoi les accessoires sont aussi cruciaux que les machines

Les accessoires conditionnent directement votre flexibilité de production. Sans un jeu de pinces complet, chaque changement de diamètre d’outil impose un temps mort. Sans montages de serrage diversifiés, vous êtes limité à quelques typologies de pièces. Pensez aux accessoires comme aux objectifs d’un appareil photo : le boîtier seul ne permet rien, c’est l’optique qui détermine ce que vous pouvez capturer.

Un budget de 5 000 € en accessoires peut typiquement se répartir ainsi : 2 000 € pour un système de serrage rapide de qualité, 1 500 € pour un jeu complet de pinces ER couvrant toutes vos dimensions d’outils, 1 000 € pour des mors de mandrin adaptés à vos pièces types, et 500 € pour des accessoires de mesure et de contrôle. Cette répartition vise l’équilibre entre vitesse (serrage rapide), polyvalence (pinces) et précision (mors dédiés).

Accessoires universels ou spécialisés

Pour un atelier produisant une vingtaine de types de pièces différentes, la question se pose : faut-il privilégier des accessoires universels (ajustables, polyvalents) ou spécialisés (conçus pour une pièce spécifique) ? La réponse dépend de vos volumes de production.

Les accessoires universels (mandrins 3 mors à serrage concentrique, étaux modulaires) conviennent aux petites séries variées et aux prototypes. Ils offrent une grande flexibilité mais imposent souvent des temps de réglage plus longs. Les accessoires spécialisés (montages dédiés, mors profilés sur mesure) brillent dans les séries moyennes à grandes : le temps investi dans leur conception est amorti par la répétition, et ils garantissent une répétabilité maximale.

Une stratégie équilibrée consiste à constituer une base d’accessoires universels pour le quotidien, puis à développer progressivement des montages spécialisés pour vos 3 à 5 références les plus produites, qui représentent souvent 70 à 80 % de votre volume.

Organiser et optimiser son stock d’accessoires

Trois signaux révèlent un problème d’organisation de votre stock d’accessoires : des opérateurs qui cherchent régulièrement du matériel pendant plusieurs minutes, des accessoires neufs découverts par hasard au fond d’un tiroir après deux ans, et des doublons achetés faute de visibilité sur l’existant. Ces dysfonctionnements gaspillent du temps et de l’argent.

Un système d’organisation efficace repose sur trois piliers : un rangement par fonction (pinces ensemble, mors ensemble), un étiquetage clair indiquant les dimensions et compatibilités, et un registre d’inventaire même simple (tableur) permettant de localiser rapidement chaque élément. L’investissement en temps pour structurer ce système est récupéré en quelques semaines.

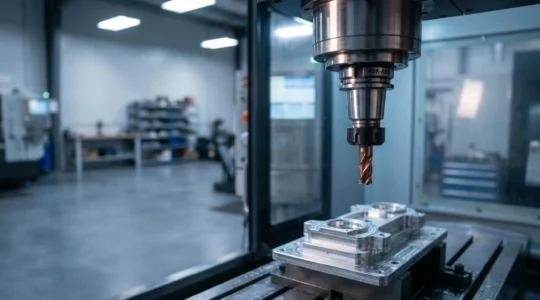

Porte-outils et systèmes de fixation : la précision avant tout

La précision finale d’une pièce usinée ne dépend pas uniquement de la machine : le porte-outil joue un rôle déterminant. Un défaut de centrage de 5 microns à la pince se traduit souvent par des défauts visibles sur la pièce, particulièrement en fraisage à haute vitesse où les forces centrifuges amplifient les déséquilibres.

Les différents types de porte-outils

Les systèmes à pinces ER dominent l’usinage conventionnel grâce à leur polyvalence et leur prix abordable. Ils permettent de serrer des outils de diamètres variés avec une précision de centrage généralement comprise entre 10 et 25 microns en version standard. Pour du fraisage à des vitesses modérées (jusqu’à 8 000-10 000 tr/min), ils offrent un excellent compromis.

Les systèmes HSK (Hohl Shaft Kegel, ou cône creux) s’imposent dès que l’on dépasse 12 000 à 15 000 tr/min ou que l’on vise des tolérances de positionnement inférieures à 5 microns. Leur conception assure un centrage par la face et le cône simultanément, ce qui garantit une rigidité et une répétabilité supérieures. Leur coût plus élevé se justifie uniquement si vos contraintes techniques l’exigent réellement.

D’autres systèmes existent (cônes ISO, Weldon, Morse) pour des applications spécifiques, mais ER et HSK couvrent l’essentiel des besoins en usinage moderne.

Pinces : choisir le bon niveau de précision

Une question récurrente : faut-il investir dans des pinces ER haute précision garanties à 3 ou 5 microns de faux-rond, ou se contenter de pinces standard à 15-20 microns ? La réponse tient à vos tolérances de fabrication. Pour de la mécanique générale avec des tolérances de l’ordre de quelques centièmes de millimètre, les pinces standard suffisent largement. Pour de la micromécanique, de l’aéronautique ou du médical où chaque micron compte, les pinces haute précision deviennent indispensables.

La nuance importante : des pinces haute précision mal entretenues perdent rapidement leur avantage. La moindre trace de poussière métallique, d’oxydation ou de choc dégrade le centrage. Investir dans la précision implique d’investir simultanément dans les pratiques de nettoyage et de stockage adaptées.

Maintenance préventive des cônes et pinces

Une erreur courante laisse des pinces usées générer jusqu’à 15 % de rebuts pendant des mois avant que le lien de cause à effet soit établi. L’usure progressive du cône intérieur ou des fentes de la pince dégrade imperceptiblement le centrage, jusqu’au franchissement d’un seuil critique.

La maintenance préventive impose deux pratiques simples mais non négociables : nettoyer les cônes ISO avant chaque montage (et non une fois par semaine), car une seule particule de quelques microns suffit à fausser le positionnement, et inspecter visuellement les pinces tous les mois pour détecter fissures, déformation ou encrassement. Un simple chiffon non pelucheux et un dégraissant adapté suffisent pour le nettoyage des cônes. Pour les pinces, un contrôle au comparateur tous les trimestres permet de détecter une dérive avant qu’elle n’impacte la production.

Maîtriser le serrage pour éviter rebuts et déformations

Le serrage d’une pièce paraît trivial, pourtant il génère une part importante des non-conformités en usinage. Une pièce qui se déplace de 0,5 mm en cours d’opération, une déformation de 0,08 mm qui met la pièce hors tolérance, ou des marques de mors indélébiles sur une surface anodisée : autant de problèmes directement liés à un serrage inadapté.

Les principes d’un serrage efficace

Un serrage efficace repose sur trois piliers : une surface de contact suffisante pour répartir l’effort, une force calibrée adaptée au matériau et aux efforts de coupe, et un positionnement reproductible de la pièce. Serrer trop fort déforme la pièce (particulièrement sur les matériaux tendres ou les parois minces), serrer trop faiblement permet le déplacement sous l’effort de coupe.

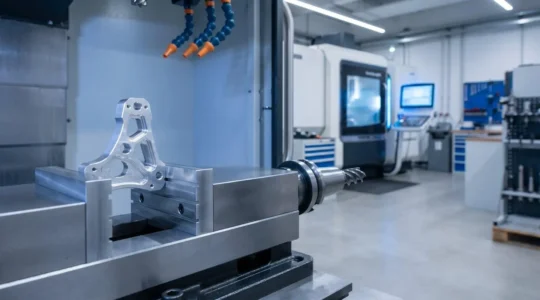

Pour serrer de l’aluminium anodisé sans laisser de marques, plusieurs solutions existent : utiliser des mors recouverts de matériau souple (polyuréthane, cuivre), réduire la pression de serrage en augmentant la surface de contact, ou encore interposer des cales protectrices. Le principe reste le même : répartir l’effort sur une zone plus grande pour abaisser la pression locale en dessous du seuil de marquage.

Serrage mécanique vs hydraulique

Pour des séries de 200 pièces identiques, la question du système de serrage impacte directement la productivité. Le serrage mécanique classique (mandrin à clé, étau manuel) convient aux petites séries et offre simplicité et fiabilité, mais impose un temps opérateur à chaque pièce. Le serrage hydraulique ou pneumatique automatise l’opération, garantit une force constante et reproductible, et réduit drastiquement le temps de cycle.

L’investissement dans un système hydraulique se justifie typiquement dès que vous produisez régulièrement des séries de plus de 50 pièces identiques, ou que le temps de serrage/desserrage manuel dépasse 20 % du temps de cycle total. À titre d’exemple, passer de 45 secondes de manipulation manuelle à 5 secondes automatiques sur une série de 200 pièces économise plus de 2 heures de temps opérateur.

Reconnaître l’usure et les limites du système

Les mors de mandrin s’usent progressivement et perdent leur capacité à centrer et maintenir correctement les pièces. Quatre signes révèlent une usure critique : des marques d’usure visibles sur les dents de serrage (arrondies, écrasées), un faux-rond mesurable au comparateur supérieur aux spécifications, des traces de glissement sur les pièces serrées, et une difficulté croissante à atteindre la force de serrage souhaitée.

Le remplacement des mors est une opération de maintenance préventive essentielle, souvent différée par économie de bout de chandelle. Pourtant, des mors neufs coûtent généralement entre 80 et 300 € selon le mandrin, alors que les rebuts générés par des mors usés peuvent rapidement dépasser ce montant en quelques jours de production.

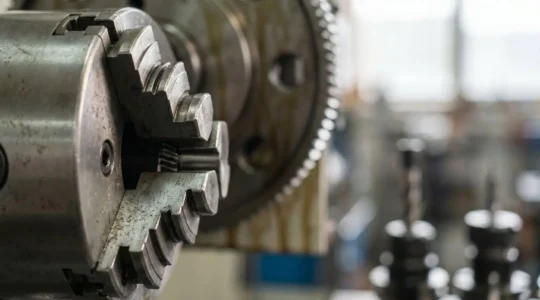

Mandrins et changements rapides : gagner du temps de cycle

Une analyse de temps révèle souvent qu’en atelier, 70 % du temps de cycle se perd en opérations de montage et démontage, et seulement 30 % en usinage effectif. Cette proportion paradoxale s’explique par la multiplication des manipulations : démonter la pièce précédente, nettoyer le mandrin, positionner la nouvelle pièce, vérifier l’alignement, serrer, contrôler.

Le temps caché du montage/démontage

Réduire ces temps morts constitue le levier de productivité le plus accessible, bien avant l’augmentation de la vitesse de coupe ou l’achat d’une machine plus rapide. Chronométrer précisément vos opérations de montage sur une semaine révèle souvent des durées cumulées surprenantes : 3 à 4 heures par jour sur une machine en production continue.

Les systèmes de serrage rapide permettent de diviser ces temps par 3 à 5. Là où un serrage manuel classique demande 40 à 60 secondes, un système rapide bien conçu descend à 10-15 secondes. Sur une journée de 50 montages, le gain atteint facilement 30 à 40 minutes de production effective supplémentaire.

Choisir le bon type de mandrin

Le mandrin 3 mors à serrage concentrique domine l’usinage de pièces rondes ou hexagonales, car il centre automatiquement la pièce. Le mandrin 4 mors à serrage indépendant s’impose pour les pièces carrées (comme des blocs de 80 × 80 mm), rectangulaires ou asymétriques, car chaque mors se règle individuellement pour compenser la géométrie.

Pour les très grandes séries, les systèmes de palettisation représentent l’étape suivante : les pièces sont pré-montées sur des palettes standardisées qui se chargent automatiquement sur la machine. L’investissement devient conséquent (plusieurs dizaines de milliers d’euros), mais le temps de changement de série tombe à quelques minutes au lieu de plusieurs heures.

Entre mandrin standard et palettisation, les mandrins à changement rapide offrent un compromis intéressant : le corps de mandrin reste fixe, seuls les mors ou l’interface de serrage se changent en quelques secondes par un système de baïonnette ou de verrouillage rapide.

Former les opérateurs pour maximiser l’efficacité

L’installation de nouveaux mandrins rapides ne produit ses effets que si les opérateurs maîtrisent leur utilisation. La formation doit intervenir avant l’installation, idéalement avec une démonstration par le fournisseur, puis un accompagnement sur les premières séries. Un opérateur non formé utilisera un système rapide comme un système conventionnel, annulant les gains de temps espérés.

La formation couvre trois aspects : la manipulation correcte pour éviter les erreurs de positionnement, la maintenance de premier niveau (nettoyage, lubrification), et la détection des anomalies (usure, dysfonctionnement). Un opérateur bien formé devient autonome et exploite pleinement le potentiel des équipements.

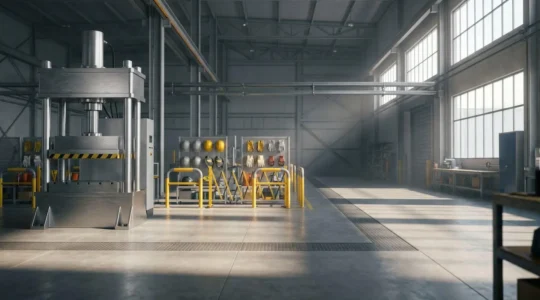

Sécurité : protéger les opérateurs au quotidien

La sécurité en atelier d’usinage ne se résume pas à l’installation de protections : elle exige une culture permanente et des procédures rigoureuses. Le paradoxe des statistiques d’accidents montre que 80 % des incidents surviennent malgré la présence de dispositifs de protection, souvent parce qu’ils ont été contournés, désactivés ou mal utilisés.

Les dispositifs de protection essentiels

Pour une presse hydraulique de 200 tonnes, le choix entre commande bimanuelle et barrière laser dépend du type de production. La commande bimanuelle impose à l’opérateur de presser deux boutons simultanément, garantissant que ses mains sont hors de la zone dangereuse pendant le cycle. Simple et fiable, elle convient aux opérations répétitives standardisées.

La barrière laser (ou rideau immatériel) détecte toute intrusion dans la zone de danger et arrête immédiatement la machine. Plus flexible, elle permet des manipulations variées tout en assurant une protection permanente. Son coût supérieur et sa sensibilité aux environnements poussiéreux doivent être pris en compte.

Dans tous les cas, les carters de protection contre les projections de copeaux restent indispensables : 60 % des opérateurs subissent des projections métalliques en l’absence de protection adaptée, avec des risques oculaires graves.

Consignation et maintenance sécurisée

Intervenir sur une presse hydraulique ou toute machine dangereuse exige une procédure de consignation en 7 étapes systématiques :

1. Séparation : couper physiquement l’alimentation électrique (disjoncteur)
2. Condamnation : verrouiller le dispositif de coupure avec un cadenas personnel
3. Dissipation de l’énergie résiduelle : purger les circuits hydrauliques et pneumatiques
4. Vérification d’absence de tension : contrôler avec un testeur
5. Mise à la terre et en court-circuit : si nécessaire selon les travaux
6. Délimitation et signalisation : baliser la zone d’intervention
7. Rédaction du bon de consignation : tracer l’opération par écrit

Cette procédure paraît lourde mais elle a sauvé d’innombrables vies. Aucune urgence ne justifie de la contourner.

Culture de la sécurité et tests réguliers

La réglementation impose des tests de dispositifs de sécurité à fréquence variable selon leur criticité. Les dispositifs d’arrêt d’urgence doivent être testés quotidiennement en début de poste (simple pression pour vérifier la réactivité), tandis que les barrières immatérielles et commandes bimanuelles nécessitent une vérification fonctionnelle mensuelle documentée, souvent réalisée par une personne habilitée.

Au-delà de la conformité réglementaire, ces tests entretiennent une culture de la vigilance. Un atelier où les dispositifs de sécurité sont testés visiblement et régulièrement envoie un signal clair : la sécurité n’est pas négociable. Cette culture protège bien plus efficacement que n’importe quel équipement isolé.

L’outillage et les accessoires forment l’écosystème invisible qui transforme une machine en outil de production performant, précis et sûr. Investir intelligemment, entretenir rigoureusement et former continuellement constituent les trois piliers d’un atelier qui dure et prospère. Chaque euro dépensé avec discernement dans le bon accessoire, chaque minute gagnée par un serrage optimisé, chaque accident évité par une procédure respectée contribuent à bâtir une activité pérenne et rentable.
