Construction industirelle

La construction industrielle regroupe un ensemble de processus techniques exigeants qui transforment la matière brute en pièces fonctionnelles et esthétiques. Chaque opération, du premier trait de coupe jusqu’à l’expédition, influence directement la qualité finale et la satisfaction client. Dans un secteur où les tolérances se mesurent en dixièmes de millimètre et où l’aspect visuel peut justifier un rejet, comprendre les fondamentaux devient indispensable.

Cet article explore les principales étapes de la fabrication métallique : le travail de la tôle, les techniques d’assemblage, la préparation de surface, les opérations d’usinage et de finition, ainsi que le contrôle qualité. Vous découvrirez comment chaque procédé impacte le résultat final, quels paramètres surveiller et comment éviter les erreurs qui génèrent rebuts et retouches coûteuses.

Que vous débutiez dans le domaine ou cherchiez à optimiser vos pratiques actuelles, cette ressource vous donnera les clés pour comprendre les enjeux techniques et organisationnels de la fabrication industrielle moderne.

Le travail de la tôle : pliage, découpe et formage

Le formage de la tôle constitue la base de nombreuses fabrications métalliques. Cette étape apparemment simple cache des subtilités qui conditionnent la réussite ou l’échec de toute la production.

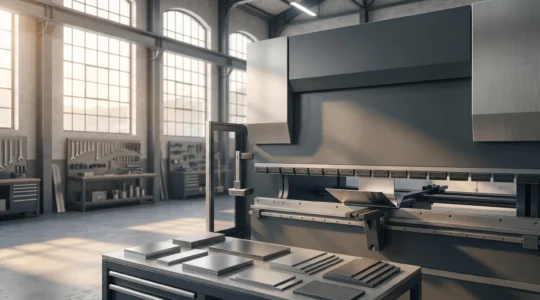

Le pliage : comprendre les contraintes matérielles

Le pliage met en jeu des forces considérables pour déformer plastiquement le métal. Un acier inoxydable de 4 mm résistera bien davantage qu’un acier doux de même épaisseur, car sa limite élastique supérieure exige un tonnage nettement plus important. La presse doit disposer d’une capacité suffisante, mais aussi d’outils adaptés : un rayon de matrice trop faible provoque des concentrations de contraintes qui fissurent le matériau.

Le sens de pliage joue également un rôle crucial. Plier perpendiculairement au sens de laminage fragilise la zone de pliage et peut créer des microfissures qui se transformeront en déchirures lors de sollicitations ultérieures. Certains matériaux, comme l’aluminium ou les aciers à haute résistance, nécessitent un pliage à vitesse réduite pour éviter l’effet de choc qui génère des criques invisibles à l’œil nu mais fatales en service.

La découpe et le cisaillage de précision

Le cisaillage transforme une tôle en ébauche prête à être formée. Pour obtenir une coupe nette sans bavures ni déformation, trois paramètres doivent être maîtrisés : l’affûtage des lames, le jeu entre lame supérieure et inférieure (généralement 5 à 10 % de l’épaisseur), et la vitesse de descente. Un jeu trop important génère des bavures, tandis qu’un jeu insuffisant provoque un arrachement brutal qui déforme la pièce.

L’inox exige une attention particulière. Sa tendance à l’écrouissage durcit le matériau au fur et à mesure de la coupe, ce qui nécessite des lames parfaitement affûtées et un cisaillage franc sans hésitation. Un outil qui « mâche » la tôle au lieu de la trancher proprement laissera une arête dentelée difficilement rattrapable.

Le calcul des développés et tolérances

Chaque pliage raccourcit la longueur finale de la pièce d’une valeur qui dépend de l’épaisseur, du rayon de pliage et des propriétés du matériau. Le coefficient de retour élastique varie selon l’alliage : l’aluminium reprend davantage sa forme initiale que l’acier, obligeant à sur-plier pour compenser. Un traçage mal calculé se traduira par des cotes finales hors tolérance, rendant la pièce inutilisable.

Les pliages successifs complexifient encore le calcul. Après le premier pli, les repères tracés se déplacent et peuvent devenir inexploitables si la séquence n’a pas été anticipée. La méthode consiste à travailler en développé, en calculant la longueur totale nécessaire avant tout formage, puis à définir un ordre de pliage qui préserve l’accessibilité des lignes de pliage suivantes.

Les techniques d’assemblage en construction métallique

Une fois les pièces formées, elles doivent être assemblées. Le choix entre soudage et rivetage dépend de multiples facteurs : résistance mécanique requise, étanchéité, possibilité de démontage, et aspect esthétique. Le soudage offre une continuité de matière qui maximise la résistance, mais génère des déformations thermiques qu’il faut anticiper. Une carrosserie de véhicule industriel privilégiera le soudage par points ou MIG pour sa rapidité et sa solidité.

La séquence de soudage influence directement les déformations. Souder d’un seul côté puis de l’autre crée des tensions résiduelles asymétriques qui vrillent l’assemblage. La technique du soudage alterné ou par petits cordons répartis limite ces déformations en équilibrant l’apport thermique. Sur des tôles fines (2 mm et moins), le bridage devient indispensable pour maintenir la géométrie pendant le refroidissement.

Le rivetage évite l’apport de chaleur et préserve donc la géométrie initiale, mais il impose un perçage préalable et ne garantit pas l’étanchéité sans joint complémentaire. Il reste privilégié pour les structures démontables ou les assemblages mixtes (métal-composite) où le soudage est impossible.

La préparation de surface : fondation d’une finition durable

Aucun revêtement, aussi performant soit-il, n’adhérera durablement sur une surface mal préparée. Cette étape souvent négligée détermine la tenue à long terme des peintures, anodisations et autres traitements de surface.

Les méthodes de dégraissage et nettoyage

Les huiles de coupe, empreintes digitales et oxydes légers doivent être éliminés avant tout traitement. Le dégraissage alcalin dissout les graisses par saponification et convient à la majorité des aciers. Il nécessite un rinçage soigneux pour éliminer les résidus alcalins qui compromettraient l’adhérence. Le dégraissage solvant agit par dissolution et s’évapore sans rinçage, mais génère des vapeurs toxiques nécessitant une ventilation adéquate.

Le grenaillage combine nettoyage et préparation mécanique en projetant des billes qui décapent la surface et créent une rugosité favorable à l’accrochage. Pour l’aluminium destiné à l’anodisation, cette rugosité contrôlée améliore la tenue de la couche anodique. Le choix dépend du débit : au-delà de 1000 pièces mensuelles, une cabine automatique amortit son coût par la régularité et la rapidité du traitement.

Le timing critique entre préparation et revêtement

Une surface fraîchement dégraissée commence à s’oxyder immédiatement au contact de l’air. Cette fine couche d’oxyde, invisible à l’œil nu, suffit à réduire drastiquement l’adhérence d’une peinture ou d’un revêtement. La règle d’or : appliquer le traitement de surface dans les 4 heures suivant la préparation, idéalement dans l’heure qui suit.

Certains ateliers stockent des pièces préparées pendant plusieurs jours avant revêtement, ce qui explique les cloques et décollements prématurés. Une organisation rigoureuse synchronisant préparation et application élimine ce risque. En cas d’impossibilité, un conditionnement sous atmosphère contrôlée ou l’application d’un primer temporaire peuvent prolonger le délai, mais jamais indéfiniment.

Le contrôle de la préparation

Un test simple mais révélateur consiste à déposer une goutte d’eau sur la surface dégraissée : elle doit s’étaler uniformément sans former de gouttelettes. Le test à la grille de quadrillage vérifie l’adhérence d’un revêtement appliqué sur une zone témoin. Ces contrôles, réalisés systématiquement, détectent les défauts de préparation avant qu’ils ne génèrent des rebuts coûteux après finition complète.

Rectification et meulage : maîtriser l’état de surface

La rectification enlève de la matière par abrasion pour obtenir des dimensions précises et des états de surface contrôlés. Cette opération délicate exige la bonne meule, correctement dressée et utilisée avec des paramètres adaptés.

Choisir la bonne meule selon le matériau

Les meules en corindon (oxyde d’aluminium) conviennent aux aciers courants et offrent un bon rapport performance-prix. Pour les aciers trempés au-delà de 60 HRC, les meules CBN (nitrure de bore cubique) deviennent indispensables : leur dureté supérieure évite l’usure rapide et les échauffements qui adouciraient localement la pièce.

Le grain de la meule détermine l’état de surface final. Un grain grossier enlève rapidement de la matière mais laisse des stries profondes, tandis qu’un grain fin produit un état de surface Ra 0,4 µm ou meilleur, au prix d’un enlèvement de matière plus lent. La stratégie classique consiste à ébaucher avec un grain moyen puis finir avec un grain fin.

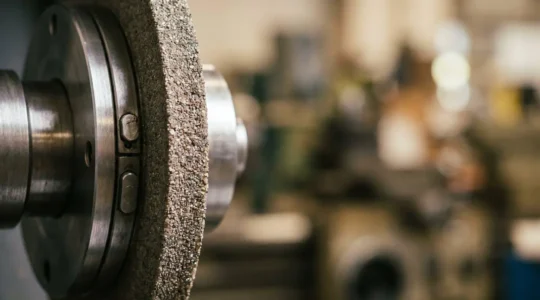

Dressage et paramétrage

Une meule neuve n’est pas nécessairement prête à l’emploi. Des écarts de densité microscopiques ou un équilibrage imparfait génèrent des vibrations qui se traduisent par des ondulations sur la pièce. Le dressage avec un diamant reconstruit la géométrie parfaite de la meule et expose des grains abrasifs neufs.

Un paramétrage inadapté encrasse la meule : les copeaux métalliques colmatent les espaces entre grains, la meule « glace » et cesse de couper efficacement. Réduire la vitesse d’avance ou la profondeur de passe, ou augmenter la vitesse de rotation, rétablit généralement un fonctionnement correct. Le bon compromis préserve le tranchant sans surchauffe.

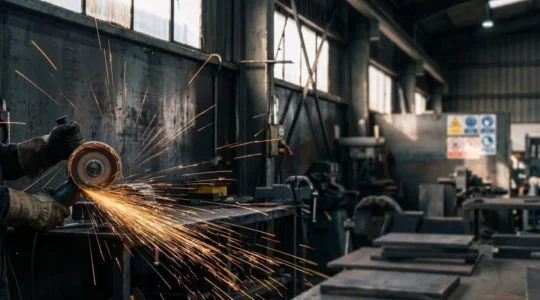

Ébarbage et tronçonnage avec les disques abrasifs

Les disques abrasifs équipent les meuleuses portables pour l’ébarbage des soudures, la découpe et la préparation rapide. Leur apparente simplicité cache des risques de sécurité et des paramètres critiques pour la qualité.

Grain et type de disque

Un grain 40 ébarbe rapidement une soudure brute mais laisse une surface rugueuse. Pour approcher un état de surface Ra 1,6 µm sur inox, il faudra progresser par étapes : grain 80 pour supprimer les traces du grain 40, puis grain 120 ou plus pour la finition. Vouloir sauter des étapes ne fait que perdre du temps en forçant sur un grain trop fin qui coupe lentement.

Les disques à lamelles superposent des languettes d’abrasif qui s’usent progressivement, prolongeant la durée de vie et offrant une finition plus douce que les disques pleins. Ils excellent pour l’ébarbage de soudures sur aluminium, où leur souplesse évite de creuser des sillons. Les disques pleins, plus agressifs, conviennent au tronçonnage et à l’ébarbage grossier d’acier.

Sécurité et vitesse

Chaque disque porte une indication de vitesse maximale en tours par minute. Dépasser cette vitesse, même légèrement, soumet le disque à des forces centrifuges pour lesquelles il n’est pas dimensionné : il peut exploser en projections mortelles. Un disque de 250 mm tourne plus lentement qu’un disque de 125 mm pour une même vitesse périphérique, d’où l’importance de vérifier la compatibilité avec la meuleuse.

Forcer sur un disque usé pour prolonger sa durée de vie génère des échauffements qui brûlent la surface de la pièce, créant des zones dures et décolorées irréversibles sur l’inox. Remplacer le disque dès que sa capacité de coupe diminue préserve la qualité et la sécurité. Un disque coûte quelques euros, une pièce rebutée ou un accident bien davantage.

Le polissage pour des finitions esthétiques irréprochables

Le polissage transforme une surface mate en miroir en supprimant progressivement les micro-rayures. Cette opération finale détermine l’aspect esthétique qui conditionne souvent l’acceptation par le client.

Les pâtes à polir

Les pâtes à polir contiennent des abrasifs de plus en plus fins en suspension dans un liant. La pâte verte (oxyde de chrome) offre un pouvoir de coupe modéré et convient au pré-polissage. La pâte rouge (oxyde de fer) affine l’état de surface, tandis que la pâte blanche (alumine fine) produit le poli miroir final sur inox.

Appliquer directement la pâte blanche sur une surface rayée serait vain : elle n’éliminerait jamais les rayures profondes laissées par un grain 1200. La progression méthodique, de la pâte la plus agressive à la plus fine, est indispensable. Entre chaque étape, un nettoyage rigoureux évite la contamination d’une pâte fine par des grains plus gros qui rayeraient la surface.

Manuel ou automatisé

Pour une production de 200 pièces esthétiques mensuelles, la question de l’automatisation se pose. Le polissage manuel offre une flexibilité maximale pour des formes complexes et ne nécessite qu’un investissement limité en équipement. Son inconvénient : la variabilité liée à l’opérateur, chaque polisseur ayant sa technique et sa pression de travail.

Le polissage robotisé garantit une répétabilité parfaite sur des géométries simples et accepte des cadences élevées, mais exige un investissement conséquent et une programmation spécifique à chaque forme. Le seuil de rentabilité dépend du volume, de la complexité des pièces et du niveau d’exigence esthétique. Une erreur de pression, manuelle ou robotisée, brûle l’inox par échauffement et crée des taches bleutées irréversibles sans reprise complète.

Contrôle qualité et protection des pièces finies

Une fabrication parfaite devient inutile si la pièce est endommagée avant expédition ou rejetée faute de critères d’acceptation clairs. Le contrôle qualité et la protection finale sécurisent l’investissement réalisé dans toutes les étapes précédentes.

Définir des critères d’acceptation clairs

L’expression « aspect non conforme » ne constitue pas un critère de contrôle utilisable. Un rejet de 30 % des pièces pour ce motif révèle l’absence de spécifications objectives partagées avec le client. Les critères doivent quantifier l’acceptable : défauts inférieurs à 0,2 mm, brillance minimale mesurée au glossmètre, absence de rayures visibles à 50 cm sous éclairage normalisé.

Ces critères, établis dès la consultation, figureront sur le plan et dans le cahier des charges. Ils guident le fabricant, orientent les choix de processus et fournissent une base objective lors des réceptions. Un client ayant validé un échantillon ne pourra raisonnablement rejeter une production conforme à cet échantillon sans justification mesurable.

Traçabilité et détection des défauts

Des micro-rayures apparaissant mystérieusement après finition trahissent généralement un problème de manutention ou de stockage intermédiaire. La traçabilité de chaque pièce à travers les postes de travail permet d’identifier l’origine du défaut : était-elle déjà présente en sortie de polissage, ou est-elle apparue lors du transport vers le contrôle final?

Le contrôle visuel reste efficace pour des défauts francs sur surfaces mates, mais atteint ses limites sur des surfaces brillantes où l’œil humain manque de reproductibilité. Une caméra équipée d’un éclairage rasant détecte objectivement des défauts de 0,2 mm et constitue une preuve documentée. Son coût se justifie dès que les rebuts ou réclamations dépassent quelques pourcents de la production.

Protection entre finition et expédition

Quinze pourcent de pièces rayées entre finition et expédition révèlent l’absence de protection adaptée. Les surfaces polies exigent un film pelable ou un papier interfoliaire qui évite tout contact métal-métal. Le stockage en rack doit prévoir des séparateurs souples, jamais des empilements directs.

La sensibilisation des opérateurs aux exigences esthétiques doit intervenir dès l’embauche, pas après les premières réclamations. Manipuler une pièce polie avec des gants propres, la déposer sur une surface propre et douce, éviter de la faire glisser : ces gestes simples préservent le travail de toute la chaîne. Un opérateur qui comprend l’impact de ses gestes sur la qualité finale devient un acteur de la qualité, pas seulement un exécutant.

Optimiser l’organisation de votre atelier de tôlerie

L’excellence technique ne suffit pas si l’organisation génère des gaspillages. Quatre signaux doivent alerter sur une perte de productivité : des délais qui s’allongent malgré une charge constante, des en-cours qui s’accumulent entre postes, des recherches d’outillage fréquentes, et des déplacements inutiles de pièces.

Le flux de production idéal minimise les manutentions et rapproche les opérations successives. Une pièce cisaillée puis pliée gagne à voir ces deux postes côte à côte. Le dégraissage précédant immédiatement la peinture évite les ré-oxydations. L’analyse des trajets réels des pièces dans l’atelier révèle souvent des aberrations historiques : un poste déplacé il y a cinq ans a créé un flux en zigzag jamais corrigé.

La standardisation des outillages réduit les temps de changement de série. Des matrices de pliage modulaires, des gabarits de positionnement répétables et un rangement méthodique transforment les temps improductifs en temps disponibles. Cette optimisation continue, nourrie par les retours des opérateurs, construit progressivement un atelier performant et réactif.

La maîtrise de la construction industrielle repose sur la compréhension des principes techniques et leur application rigoureuse à chaque étape. Du premier coup de cisaille au contrôle final, chaque opération influence la qualité et la rentabilité. Les connaissances présentées ici constituent un socle pour approfondir chaque domaine selon vos besoins spécifiques et vos défis quotidiens.
