Comment serrer fermement vos pièces fragiles sans les écraser ni les marquer

Le scénario est tristement familier pour tout usineur : une pièce précieuse, souvent en fin de cycle de production, est finalement mise au rebut. La cause ? Une marque de mors disgracieuse sur une surface anodisée, une déformation subtile mais hors tolérance, ou pire, un micro-glissement en cours d’usinage qui a ruiné des heures de travail. Face à ce problème, le réflexe est souvent de chercher un compromis empirique, de « serrer fort, mais pas trop », une approche qui relève plus de l’art que de la science et laisse une large place à l’erreur.

Les conseils habituels se concentrent sur l’utilisation de cales ou de mors doux, des solutions valables mais qui ne traitent que les symptômes. Ils omettent la cause racine : un serrage non maîtrisé est un problème de physique appliquée, pas seulement de matériel. Le véritable enjeu n’est pas tant la force brute appliquée que la manière dont cette force se distribue et se transforme en contraintes à l’intérieur de la pièce. Une pression excessive sur une petite surface laisse une marque, même avec une force de serrage globale faible.

Cet article propose de changer de paradigme. Et si la clé n’était pas de deviner la force « juste », mais de la calculer et de la contrôler ? Nous allons déconstruire le processus de serrage pour le transformer en une méthode prédictible et scientifique. L’objectif est de vous donner les outils intellectuels et techniques pour garantir un maintien parfait sans jamais endommager vos pièces les plus délicates. Nous allons aborder les principes physiques de la déformation, le choix stratégique des systèmes de bridage et les indicateurs d’usure qui vous alertent avant que la catastrophe ne se produise.

Pour vous guider à travers cette approche méthodique, cet article est structuré pour répondre aux questions les plus critiques que vous vous posez. Explorez les sections ci-dessous pour transformer votre manière de penser le serrage.

Pourquoi votre pièce se déplace de 0,5 mm en cours d’usinage malgré un serrage manuel fort ?

La sensation d’un serrage « fort » est l’un des pièges les plus courants en usinage. Vous pensez que la pièce est solidement bridée, mais à la fin de la passe, le constat est sans appel : elle a bougé. Ce phénomène n’est pas dû à un manque de force, mais à une instabilité du système de bridage qui génère des micro-vibrations. Un serrage manuel, même puissant, est rarement uniforme et parfaitement perpendiculaire aux efforts de coupe. La force appliquée par l’outil entre en résonance avec le montage, provoquant un « flottement » de la pièce qui, cumulé, se traduit par un déplacement mesurable.

Les efforts de coupe, surtout en ébauche, exercent des contraintes cycliques sur la pièce. Si le bridage présente le moindre jeu ou une élasticité non contrôlée, chaque cycle d’effort va « consommer » ce jeu, entraînant un repositionnement infinitésimal. Additionnés sur des milliers de rotations, ces micro-déplacements deviennent un glissement de plusieurs dixièmes de millimètre. L’impact financier de ces vibrations et du manque de rigidité n’est pas négligeable, comme le montre une évaluation chiffrant le surcoût à 120 000 € par an pour une seule opération chez un grand constructeur automobile.

La solution ne réside donc pas dans l’augmentation de la force manuelle, mais dans la recherche d’une rigidité maximale et d’un alignement parfait. Cela passe par l’utilisation de systèmes de bridage conçus pour absorber les vibrations et garantir une pression constante et uniforme, comme les étaux hydrauliques ou les systèmes à point zéro, qui éliminent les incertitudes du serrage manuel.

Comment serrer de l’aluminium anodisé sans laisser de marques de mors visibles ?

Serrer une pièce avec une finition de surface délicate comme l’aluminium anodisé est un véritable défi. La couche d’anodisation, bien que dure, est aussi très fine et cassante. Une pression trop concentrée, même faible, provoquera un écrasement local qui se manifestera par une marque blanche indélébile. Le secret n’est pas de serrer moins fort, mais de distribuer la force de serrage sur une surface beaucoup plus grande. C’est le principe fondamental derrière l’utilisation de mors doux.

Un mors doux, généralement fabriqué en aluminium, en laiton ou en plastique technique, agit comme une interface sacrificielle. Sa faible dureté relative empêche de rayer ou de marquer la pièce. Plus important encore, il est possible d’usiner dans ces mors une empreinte qui épouse parfaitement la forme de la pièce. Cette conformité parfaite augmente considérablement la surface de contact, réduisant drastiquement la pression (Pression = Force / Surface). La force de bridage nécessaire à un usinage stable est ainsi répartie sur plusieurs centimètres carrés au lieu de quelques points de contact, rendant la pression sur chaque point de la surface anodisée inférieure à sa limite de rupture.

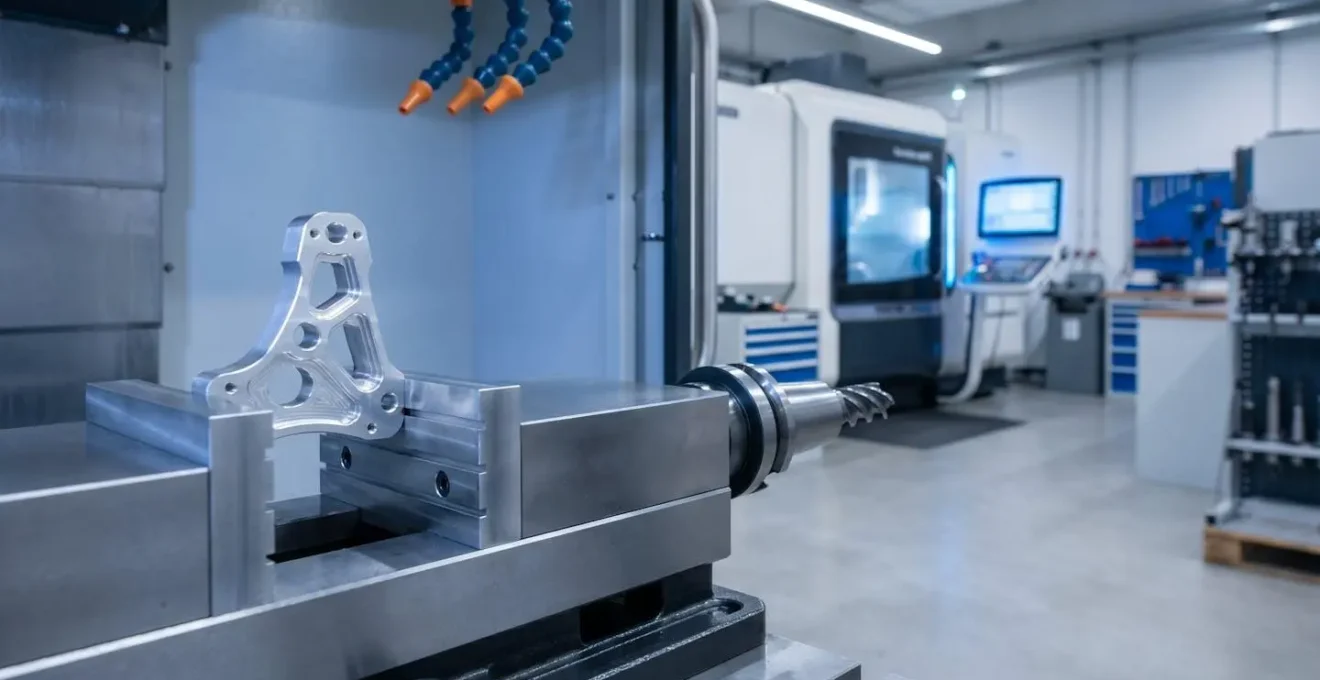

Comme le montre cette image, l’utilisation de mors en aluminium usinables permet de créer un contact parfait. La texture du mors est conçue pour maximiser la friction sans endommager la finition. Le choix du matériau du mors doux est lui-même une décision stratégique qui dépend de la nature de la pièce et de la force de serrage requise. Un tableau comparatif peut aider à faire le bon choix en fonction de l’application spécifique.

Pour sélectionner le matériau le plus approprié à votre application, une analyse comparative des matériaux pour mors doux est essentielle. Elle permet d’équilibrer la protection de la surface, la force de serrage nécessaire et la durabilité des mors.

Serrage mécanique ou hydraulique : lequel pour des séries de 200 pièces identiques ?

Pour une pièce unique, un serrage mécanique manuel peut suffire. Mais dès que l’on passe à une production en série, même modeste comme 200 pièces, un nouvel impératif surgit : la répétabilité. Chaque pièce doit être serrée exactement de la même manière que la précédente pour garantir des tolérances constantes. C’est là que le serrage mécanique manuel montre ses limites. La force appliquée dépend de l’opérateur, de sa fatigue, et même de la propreté du filet de la vis. La variation de la force de serrage entre la première et la 200ème pièce peut être considérable, entraînant des déformations variables et donc une dispersion inacceptable des cotes finales.

Le serrage hydraulique, en revanche, est conçu pour la répétabilité. Un système hydraulique applique une pression de fluide constante, qui se traduit par une force de serrage précise et identique à chaque cycle. En réglant la pression une seule fois via un manomètre, on s’assure que chaque pièce, qu’elle soit la 5ème ou la 195ème, subit exactement la même contrainte de bridage. Cette constance est la clé pour atteindre une capabilité de processus élevée, un indicateur statistique qui mesure l’aptitude d’un processus à produire des pièces conformes aux spécifications.

Dans l’industrie, la performance d’un processus est souvent mesurée par l’indice Cpk. Un Cpk élevé signifie que le processus est bien centré dans l’intervalle de tolérance et que sa dispersion est faible. Pour la plupart des applications industrielles, un Cpk supérieur à 1,33 est requis pour valider un processus de production en série. Atteindre un tel niveau de qualité est quasiment impossible avec un serrage manuel variable, alors qu’il devient un objectif réaliste avec un serrage hydraulique contrôlé.

La capabilité fait état de la capacité d’un processus à répondre aux spécifications du client. En pratique, il faut Cp > 1,67 et Cpk > 1,67 pour une dispersion et un centrage satisfaisants.

– Infoqualité, Fiche-outil : la capabilité

Pour une série de 200 pièces, l’investissement dans un système de serrage hydraulique se justifie donc non pas par un gain de temps, mais par une garantie de qualité et de conformité. Il transforme le serrage d’une variable incontrôlable en un paramètre de processus stable et maîtrisé.

L’erreur de serrage qui déforme votre pièce de 0,08 mm et la met hors tolérance

Une pièce métallique, même la plus robuste en apparence, n’est jamais parfaitement rigide. Lorsqu’elle est soumise à une force de serrage, elle se déforme. Cette déformation, tant qu’elle reste dans le domaine élastique du matériau, est invisible à l’œil nu et réversible : la pièce reprend sa forme initiale une fois desserrée. C’est précisément là que réside le piège. Une pièce serrée trop fort se déforme de quelques centièmes de millimètre. Vous usinez alors une surface parfaitement plane sur cette pièce déformée. Mais une fois l’opération terminée et la pièce libérée des mors, elle « reprend sa place » et la surface que vous pensiez plane se révèle être concave ou convexe, mettant la pièce hors tolérance.

Ce phénomène de déformation élastique est directement gouverné par un principe physique fondamental. Formulée pour la première fois en 1676, cette loi fondamentale relie linéairement la déformation élastique aux contraintes appliquées. En substance, elle nous dit que la déformation est proportionnelle à la force appliquée. Doubler la force de serrage, c’est doubler la déformation. L’erreur de 0,08 mm n’est donc pas un accident, mais la conséquence physique prévisible d’une force de serrage excessive appliquée sur une géométrie donnée.

Le défi est particulièrement aigu pour les pièces à parois fines, comme les bagues ou les carters, où une force de serrage modérée peut déjà engendrer des déformations significatives. Pour ces applications, un serrage bipoint traditionnel est souvent une source garantie de non-conformité.

L’erreur n’est donc pas de serrer, mais de serrer sans prendre en compte la flexibilité inhérente de la pièce. La solution est de minimiser la force de serrage au strict nécessaire pour contrer les efforts de coupe, et surtout de la répartir sur le plus de points de contact possible pour limiter la déformation locale.

Quand remplacer vos mors de mandrin : les 4 signes d’usure critique ?

Les mors d’un mandrin ou d’un étau sont des pièces d’usure. Avec le temps et les cycles de serrage, leur géométrie se dégrade, leur capacité de préhension diminue et leur précision se détériore. Continuer à travailler avec des mors usés, c’est prendre le risque de mal positionner la pièce, d’introduire des vibrations ou de ne pas la maintenir assez fermement. Attendre la défaillance visible n’est pas une stratégie viable. Il est crucial de savoir identifier les signes précurseurs d’une usure critique pour planifier un remplacement avant que la qualité de votre production ne soit affectée.

L’usure des mors n’est pas toujours évidente à l’œil nu. Une inspection visuelle peut révéler des fissures ou des déformations grossières, mais les défauts les plus insidieux sont géométriques. Le plus courant est l’usure « en cloche » (bellmouthing), où l’avant du mors s’use plus vite que l’arrière. La surface de contact n’est plus un plan parfait, et la pièce n’est plus tenue que sur une très faible ligne à l’arrière du mors, réduisant drastiquement la rigidité du montage.

Un autre signe est la dégradation de l’état de surface de vos pièces. Si vous constatez une augmentation du « broutement » ou de la rugosité sans avoir changé vos paramètres de coupe, il est probable que les mors usés n’amortissent plus correctement les micro-vibrations. Enfin, une perte de répétabilité au positionnement est un symptôme direct : si vous devez constamment corriger vos origines pièce, vos mors ne font plus leur travail de référencement. Il est donc impératif d’auditer régulièrement l’état de vos systèmes de bridage.

Comment anticiper les déformations de 0,05 mm sur pièces longues lors de l’usinage de finition ?

L’usinage de pièces longues et fines, comme des arbres ou des rails de guidage, présente un défi unique : la flexion. Sous l’effet de son propre poids et des efforts de coupe, même une pièce bridée fermement à ses extrémités va fléchir en son centre. Cette flexion, même minime, peut suffire à mettre la pièce hors des tolérances géométriques requises en finition. Le problème est d’autant plus complexe que la rigidité de la pièce évolue au fur et à mesure de l’enlèvement de matière, rendant sa flexion encore plus prononcée.

Les pièces très optimisées comportent souvent des parties fines et souples difficiles à usiner. Cette souplesse peut conduire à des vibrations excessives dommageables pour la surface usinée ainsi que pour les outils.

– Thèse doctorale – Fabrication aéronautique, Simulation des vibrations d’usinage de voiles minces

Le secret pour contrer cette déformation n’est pas de serrer plus fort aux extrémités, ce qui pourrait même accentuer le problème en introduisant des contraintes internes. La solution réside dans un supportage stratégique et un bridage isostatique. Le principe du positionnement isostatique consiste à bloquer les 6 degrés de liberté d’un solide (3 translations, 3 rotations) en utilisant le nombre exact de points d’appui nécessaires, et rien de plus.

Pour les pièces très longues, ce principe est complété par l’utilisation de supports intermédiaires (lunettes fixes ou mobiles) qui viennent soutenir la pièce en son centre pour contrer la flexion. Ces supports doivent être appliqués avec une force juste suffisante pour soutenir le poids de la pièce sans la « pousser » ou la déformer. Anticiper les déformations passe donc par une réflexion sur le schéma de bridage global, bien au-delà du simple serrage aux extrémités.

Pourquoi votre prototype imprimé en 3D casse au premier test alors qu’il semblait solide ?

L’impression 3D est un outil formidable pour le prototypage rapide, mais les pièces obtenues, souvent en PLA, PETG ou ABS, ont une faiblesse structurelle majeure : l’anisotropie. Contrairement à une pièce usinée dans un bloc de matière homogène, une pièce imprimée est une succession de couches fusionnées entre elles. La liaison entre ces couches (adhésion inter-couches) est systématiquement le point faible de la pièce. Un prototype peut sembler parfaitement solide en main, mais casser net dès qu’il est soumis à un effort de serrage dans un étau.

Lorsque vous serrez une pièce imprimée en 3D, la force appliquée par les mors a de grandes chances d’exercer une contrainte de traction ou de cisaillement perpendiculairement aux lignes de couche. C’est le scénario du « délaminage » : les couches se séparent les unes des autres bien avant que le matériau lui-même n’atteigne sa limite de rupture. La pièce ne casse pas, elle se désassemble. Comprendre ce phénomène est la première étape pour concevoir et brider des prototypes fonctionnels.

La robustesse d’une pièce imprimée face au serrage ne dépend pas tant du taux de remplissage que de stratégies de conception et de fabrication spécifiques. Il est possible d’augmenter drastiquement la résistance au serrage sans forcément utiliser plus de matière, mais en l’utilisant plus intelligemment. Trois stratégies sont particulièrement efficaces pour renforcer les zones de contact et éviter la rupture prématurée.

En adoptant cette approche, vous ne subissez plus la fragilité de la pièce, mais vous la concevez activement pour résister aux contraintes qu’elle subira, du bridage au test fonctionnel.

Comment réduire vos temps de changement de pièce de 5 minutes à 30 secondes en série

Dans un contexte de production en série, le temps de cycle ne se limite pas au temps d’usinage. Le temps passé à changer la pièce, à nettoyer le montage, à vérifier le positionnement est un temps « mort » qui impacte directement la productivité. Passer de 5 minutes à 30 secondes pour un changement de pièce peut sembler utopique avec un étau standard, mais devient une réalité tangible avec des systèmes de bridage à changement rapide, comme les systèmes à point zéro (zero-point).

Le principe est de dissocier le bridage de la pièce du positionnement sur la machine. La pièce est fixée en amont, hors de la machine, sur un montage ou une palette standardisée. Cette palette est équipée de pions de centrage qui viennent s’ancrer dans des récepteurs fixés sur la table de la machine. Le verrouillage est souvent pneumatique ou hydraulique et s’effectue en quelques secondes, garantissant un repositionnement avec une précision de l’ordre du micron. L’opérateur n’a plus qu’à échanger les palettes, une opération rapide et ne demandant aucune qualification particulière.

Cette approche s’inspire directement de la méthode SMED (Single-Minute Exchange of Die), une philosophie du Lean Manufacturing visant à réduire les temps de changement de série à moins de 10 minutes. En externalisant la préparation (le bridage de la pièce sur la palette), on transforme une opération « interne » (qui arrête la machine) en une opération « externe » (qui se fait en temps masqué pendant que la machine usine une autre pièce).

L’investissement dans un système de bridage à changement rapide se justifie par un calcul de retour sur investissement simple : le temps machine gagné se traduit directement en capacité de production supplémentaire. Pour une série de 200 pièces, économiser 4,5 minutes par pièce représente 15 heures de production gagnées.

Pour transformer durablement votre approche du serrage et passer d’une pratique empirique à une science maîtrisée, l’étape suivante consiste à auditer vos processus actuels à la lumière de ces principes et à identifier le système de bridage le plus adapté pour garantir une production zéro défaut et une productivité maximale.
