Comment vérifier rapidement la conformité géométrique de pièces métalliques complexes sans retarder l’assemblage

Dans l’industrie de précision, le verdict tombe au moment du contrôle final : la pièce est-elle conforme ou non ? Pour un contrôleur qualité, cette décision a des conséquences directes sur les coûts, les délais et la réputation de l’entreprise. Un mauvais jugement peut bloquer une ligne d’assemblage, entraîner des litiges clients ou, pire, laisser passer une non-conformité critique. Face à des pièces métalliques de plus en plus complexes, aux surfaces gauches et aux tolérances de l’ordre du micron, le recours instinctif au pied à coulisse ou à un contrôle exhaustif de chaque cote est une réponse dépassée et risquée.

La plupart des guides se contentent de recommander l’utilisation d’outils plus précis ou la mise en place d’audits. Cependant, ces approches ne répondent pas à la question fondamentale : comment s’assurer que la mesure elle-même est fiable ? La véritable clé de la validation géométrique, celle qui permet de prendre une décision rapide et juste, ne réside pas dans la simple lecture d’un chiffre sur un cadran. Elle se trouve dans la maîtrise de l’incertitude et la validation de la capabilité de l’ensemble du processus de mesure.

Cet article propose une approche méthodique pour sortir de l’approximation. Nous allons décomposer les principes qui permettent de construire un système de contrôle non seulement rapide, mais surtout indiscutable. En maîtrisant la sélection des cotes critiques, le choix des instruments et l’interprétation correcte des normes, vous transformerez votre contrôle qualité d’un goulot d’étranglement en un véritable avantage stratégique.

Pour naviguer efficacement à travers ces concepts essentiels, voici la structure que nous allons suivre. Cet aperçu vous permettra de repérer les sections les plus pertinentes pour vos défis quotidiens et de construire une compréhension solide et progressive de la métrologie moderne.

Pourquoi votre pied à coulisse ne suffit plus pour des tolérances inférieures à ±0,05 mm ?

L’habitude est tenace : pour une mesure rapide, le pied à coulisse numérique semble l’outil idéal. Sa résolution de 0,01 mm et son incertitude affichée de ±0,02 mm inspirent confiance. Pourtant, cette confiance est une illusion dangereuse lorsqu’il s’agit de valider une tolérance serrée de ±0,05 mm. Le problème ne vient pas de la qualité de l’instrument, mais d’une règle fondamentale de la métrologie : la capabilité de la mesure. Pour qu’un processus de mesure soit jugé « capable » de valider ou d’invalider une cote, son incertitude totale doit être significativement inférieure à l’intervalle de tolérance à vérifier.

La norme industrielle, souvent formalisée par le concept de Test Accuracy Ratio (TAR) ou Test Uncertainty Ratio (TUR), impose un ratio minimum pour garantir la fiabilité de la décision. Un ratio de 4:1 est considéré comme une bonne pratique : l’incertitude de l’instrument de mesure doit être au moins quatre fois plus petite que la tolérance de la pièce. Dans notre cas, pour une tolérance de ±0,05 mm (soit un intervalle total de 0,1 mm), l’incertitude maximale acceptable pour l’instrument de mesure serait de 0,1 mm / 4 = 0,025 mm. Or, l’incertitude de notre pied à coulisse (±0,02 mm) ne représente qu’un ratio de 2,5:1, ce qui est insuffisant pour prendre une décision sans risque d’erreur.

Cette exigence de ratio est une barrière de sécurité contre les faux-positifs (accepter une pièce mauvaise) et les faux-négatifs (rejeter une pièce bonne). Un ratio faible augmente la « zone d’incertitude » où une pièce, même si elle est mesurée dans les tolérances, pourrait en réalité être hors tolérances, et vice-versa. L’expertise du groupe Beamex le formule clairement :

Si vous voulez étalonner un instrument ayant une exactitude d’1 % et vous voulez obtenir un rapport de 4:1, votre étalon doit être 4 fois plus précis, c’est-à-dire avoir une exactitude de 0,25 % ou meilleure.

– Beamex, Guide sur l’incertitude d’étalonnage pour les non-mathématiciens

Ignorer ce principe revient à prendre une décision de conformité basée sur des données statistiquement non fiables, transformant le contrôle qualité en un jeu de hasard. Utiliser un pied à coulisse pour une telle tolérance n’est pas une mesure, c’est une estimation risquée.

Comment identifier les 5 cotes à contrôler en priorité sur une pièce de 30 dimensions ?

Face à un plan technique chargé de dizaines de cotes, l’idée de tout mesurer pour « être sûr » est un piège coûteux en temps et en ressources. Une approche méthodique de priorisation est non seulement plus rapide, mais aussi plus efficace. L’objectif n’est pas de mesurer plus, mais de mesurer ce qui compte. Les cotes critiques sont celles dont la variation a un impact direct sur la fonction, la sécurité ou l’assemblage du produit final.

La première étape consiste à sortir du rôle de simple lecteur de plan pour devenir un analyste fonctionnel. Chaque dimension doit être interrogée : quel est son rôle ? Assure-t-elle un contact, un jeu, un centrage, un alignement ? C’est en répondant à ces questions que la hiérarchie des cotes se dessine naturellement. Une cote de positionnement d’un axe aura toujours une criticité plus élevée qu’une dimension externe sans contact. Cette analyse permet de se concentrer sur les quelques dimensions qui garantissent 80% de la fonctionnalité de la pièce.

L’identification de ces cotes vitales suit un processus logique qui peut être formalisé pour garantir l’objectivité. L’implication du bureau d’études et de l’atelier de fabrication est ici cruciale pour une vision complète. La méthode suivante en trois étapes permet de systématiser cette démarche :

1. Étape 1 : Analyser le rôle fonctionnel de chaque cote dans l’assemblage final (contact direct, jeu fonctionnel, centrage) et attribuer un score de criticité de 1 à 10.
2. Étape 2 : Identifier les cotes pilotes du processus de fabrication en collaboration avec l’atelier d’usinage pour détecter les dimensions indicatrices de dérive.
3. Étape 3 : Utiliser le modèle CAO 3D de l’assemblage pour cartographier automatiquement les interfaces fonctionnelles et valider la sélection objective des cotes prioritaires.

Cette approche transforme le contrôle d’une tâche répétitive en une investigation stratégique, concentrant les efforts là où le risque est le plus élevé et où la valeur ajoutée du contrôle est maximale.

MMT ou contrôle manuel : lequel pour des pièces avec 15 surfaces gauches ?

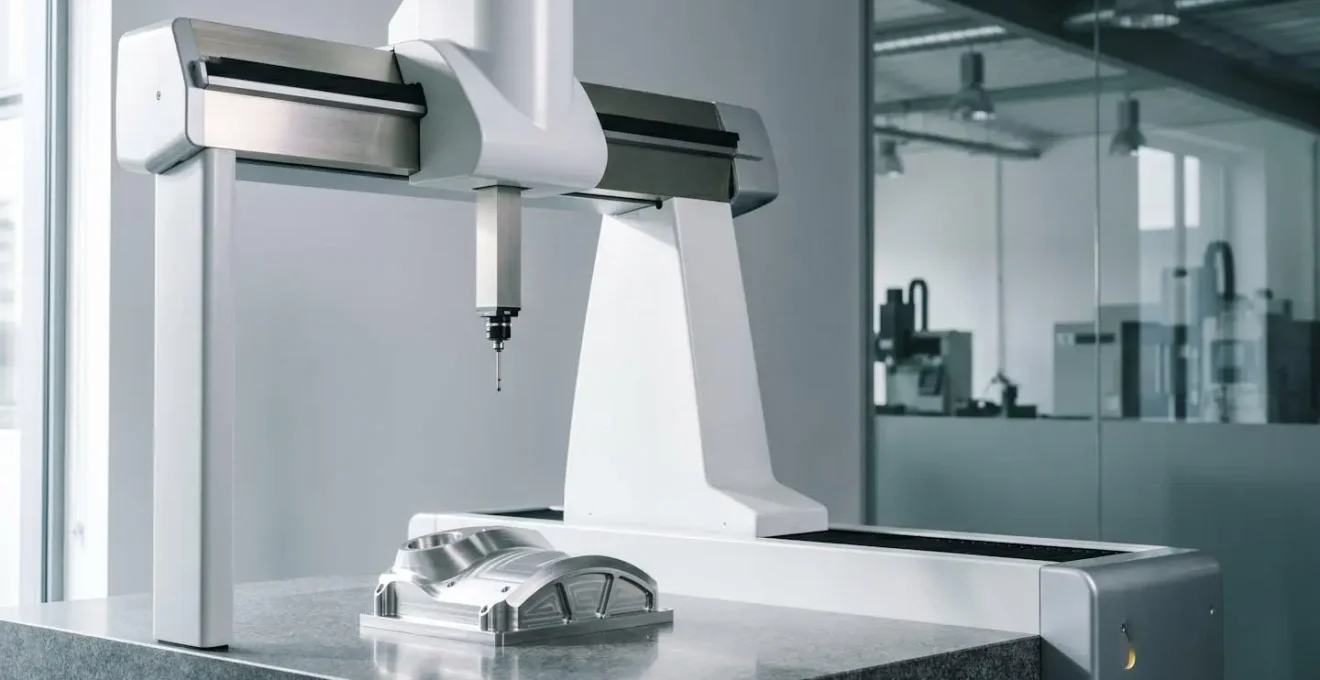

La question du choix entre une Machine à Mesurer Tridimensionnelle (MMT) et des instruments manuels (calibres, micromètres, projecteurs de profil) n’est plus seulement une question de précision. Pour des pièces à géométrie complexe, comme celles présentant de multiples surfaces gauches, c’est avant tout une question de faisabilité, de répétabilité et de vitesse. Tenter de contrôler manuellement 15 surfaces non planes est un exercice long, fastidieux et extrêmement sujet à l’erreur de l’opérateur. Chaque positionnement de l’instrument est une source potentielle de variation.

La MMT, en revanche, est conçue pour cette complexité. Grâce à son palpeur mobile dans un référentiel à trois axes, elle peut capturer des milliers de points sur une surface en quelques minutes, créant un nuage de points numérique qui est ensuite comparé au modèle CAO de référence. Pour les surfaces gauches, c’est la seule méthode qui garantit une mesure exhaustive et répétable. L’avantage en termes de temps est colossal ; selon les fabricants d’équipements de métrologie, on observe une réduction du temps d’analyse à quelques secondes contre plusieurs heures en contrôle manuel.

Au-delà de la vitesse de mesure, les technologies modernes de MMT s’attaquent directement au problème du « retard à l’assemblage » en optimisant le flux de travail global. La programmation de la machine, qui pouvait autrefois l’immobiliser pendant des heures, est désormais une tâche clé qui peut être réalisée en amont.

Pour des pièces complexes, le choix n’est donc plus un débat. La MMT n’est pas une option, mais une nécessité pour garantir un contrôle fiable et rapide, transformant un potentiel goulot d’étranglement en un processus fluide et intégré à la chaîne de production.

L’erreur d’interprétation du tolérancement GPS qui fait rejeter 40 % de pièces conformes

Le système de Spécification Géométrique des Produits (GPS), ou GD&T (Geometric Dimensioning and Tolerancing), est un langage universel conçu pour décrire sans ambiguïté les exigences fonctionnelles d’une pièce. Paradoxalement, une lecture trop littérale ou incomplète de ce langage peut conduire à une situation absurde : rejeter des pièces parfaitement fonctionnelles. L’une des erreurs les plus courantes et les plus coûteuses est la mauvaise interprétation des modificateurs de tolérance, notamment le principe de la condition de matière maximale (symbole Ⓜ).

En substance, le modificateur Ⓜ accorde un « bonus de tolérance ». Il stipule que si une cote de dimension (par exemple, le diamètre d’un trou) s’éloigne de sa condition de matière maximale (le plus petit trou possible) tout en restant dans ses tolérances, la tolérance géométrique associée (par exemple, la localisation de ce trou) peut être augmentée. Autrement dit, un trou légèrement plus grand a plus de « marge de manœuvre » pour son positionnement. C’est une règle de bon sens fonctionnel : ce qui compte, c’est que l’axe qui doit passer dans le trou puisse le faire.

Ignorer ce bonus de tolérance en contrôlant la pièce avec les tolérances géométriques les plus strictes, quel que soit le diamètre réel du trou, est une erreur fondamentale. Cela conduit à des contrôles excessivement sévères qui ne reflètent pas l’intention fonctionnelle du concepteur. Des pièces qui s’assembleraient parfaitement sont alors mises au rebut, générant des surcoûts inutiles en production, en reprise ou en matière première. L’esprit même de la norme ISO pousse à éviter ce piège.

Un excès de spécifications amène un surcoût inutile. Les tolérances retenues doivent rester aussi larges que possible.

– Norme ISO, Guide technique sur les tolérances géométriques

Maîtriser le tolérancement GPS, ce n’est pas seulement savoir lire les symboles ; c’est comprendre l’intention fonctionnelle qui se cache derrière eux. Un contrôle qualité efficace ne se contente pas d’appliquer des chiffres, il interprète un langage pour s’assurer que la pièce remplira sa mission dans l’assemblage final, sans rigorisme excessif.

Quand étalonner vos instruments de mesure : les 5 événements déclencheurs avant échéance ?

L’étalonnage périodique est une pratique ancrée dans tout système de management de la qualité. Coller une étiquette avec une date d’échéance sur un instrument est une procédure standard. Cependant, se fier uniquement à ce calendrier est une approche passive et potentiellement risquée. Un instrument de mesure n’attend pas sa date anniversaire pour dériver. La surveillance active et la compréhension des événements qui peuvent compromettre sa justesse sont les marques d’un processus de contrôle mature.

Un étalonnage n’est pas une simple formalité administrative ; c’est une opération qui compare la mesure de l’instrument à un étalon de référence pour quantifier son erreur. Attendre un an pour découvrir une dérive signifie que toutes les mesures effectuées depuis le dernier étalonnage valide sont potentiellement fausses, avec des conséquences désastreuses sur la qualité des produits livrés. Il est donc impératif de mettre en place des déclencheurs pour un étalonnage ou une vérification anticipée. Ces événements sont des signaux d’alerte qui doivent immédiatement enclencher une action corrective.

Voici les cinq événements majeurs qui doivent systématiquement déclencher une vérification, voire un étalonnage complet, de vos instruments de mesure avant leur date d’échéance formelle :

1. Événement 1 : Choc mécanique ou chute de l’instrument de mesure nécessitant une vérification immédiate de sa justesse.
2. Événement 2 : Mise à jour logicielle majeure pour les MMT ou scanners 3D pouvant affecter les algorithmes de calcul.
3. Événement 3 : Changement d’équipe, de méthode de mesure ou de conditions environnementales (température, humidité).
4. Événement 4 : Détection d’une dérive progressive via le suivi statistique (SPC) montrant une tendance inexpliquée sur les cartes de contrôle.
5. Événement 5 : Passage à des tolérances plus serrées nécessitant une réévaluation de la capabilité du processus de mesure.

En fin de compte, l’étalonnage est un outil au service d’un objectif plus large : garantir la capabilité du processus de mesure. Selon la norme ISO 22514-7 sur l’aptitude des processus, le ratio de performance Q doit être inférieur à 30% pour l’ensemble du processus. Un instrument non étalonné ou ayant dérivé fait exploser ce ratio, rendant le processus non capable et les décisions de conformité invalides.

Pourquoi contrôler 100 % des cotes ne garantit pas la conformité à l’ISO 9001 ?

Dans l’esprit de beaucoup, la conformité ISO 9001 est synonyme de « zéro défaut » et de contrôle total. Cette perception mène à une conclusion logique mais erronée : pour être conforme, il faudrait contrôler 100% des pièces sur 100% de leurs cotes. C’est une méconnaissance profonde de la philosophie de la norme. L’ISO 9001 n’est pas une norme produit, c’est une norme de système de management. Elle ne s’intéresse pas tant au résultat final (la pièce conforme) qu’au processus mis en place pour l’atteindre de manière répétée et fiable.

L’obsession du contrôle à 100% est même un symptôme d’un processus non maîtrisé. Si vous devez tout vérifier, c’est que vous n’avez pas confiance en votre capacité à produire de manière constante. L’ISO 9001, à travers son approche par les risques, encourage exactement l’inverse : identifier les risques, mettre en place des actions préventives (maîtrise des procédés de fabrication, formation, maintenance) pour réduire la probabilité d’une non-conformité, et ne déployer le contrôle que comme une mesure de surveillance et de vérification ciblée.

Le cœur de la norme réside dans la démonstration d’un processus maîtrisé, documenté et en amélioration continue. La définition même de l’audit qualité, selon la norme ISO 9000, le confirme :

L’audit est un processus méthodique, indépendant et documenté, permettant d’obtenir des preuves objectives et de les évaluer de manière objective pour déterminer dans quelle mesure les critères d’audit sont satisfaits.

– Norme ISO 9000:2015, Définition de l’audit qualité selon ISO 9000

Un auditeur ISO 9001 ne vous demandera pas de lui montrer que 100% de vos pièces sont bonnes. Il vous demandera de lui montrer comment vous vous assurez que votre processus de fabrication est stable, comment vous sélectionnez vos cotes critiques, comment vous garantissez la capabilité de vos moyens de mesure, et surtout, comment vous traitez une non-conformité lorsque vous en détectez une. En effet, selon les exigences du processus d’audit ISO 9001, un taux de conformité élevé ne suffit pas si les non-conformités critiques ne sont pas analysées et traitées avec un plan d’actions correctives robuste.

Pourquoi votre pied à coulisse à ±0,02 mm ne peut pas valider une tolérance de ±0,05 mm ?

Nous revenons à notre exemple initial, mais il est temps de le quantifier de manière irréfutable. La question n’est pas philosophique, elle est mathématique et, comme nous allons le voir, juridique. Affirmer qu’un pied à coulisse avec une incertitude de ±0,02 mm est inapte à valider une tolérance de ±0,05 mm repose sur le calcul de la capabilité de la mesure et la règle du TAR (Test Accuracy Ratio) de 4:1.

Le ratio TAR se calcule simplement : Intervalle de Tolérance / Incertitude de l’instrument. Pour être jugé capable, ce ratio doit être supérieur ou égal à 4. Dans notre cas : l’intervalle de tolérance est de 0,1 mm (de -0,05 à +0,05), et l’incertitude est de 0,04 mm (de -0,02 à +0,02). Le calcul est donc : 0,1 / 0,04 = 2,5. Le ratio est de 2,5:1, ce qui est très en dessous du seuil de 4:1. L’instrument n’est donc pas capable de statuer sur la conformité de la pièce sans un risque d’erreur élevé. Le tableau suivant illustre ce principe avec plusieurs scénarios.

Ignorer cette analyse de capabilité n’est pas seulement une mauvaise pratique technique, c’est une prise de risque légale et commerciale. La documentation de la preuve de capabilité du processus de mesure est une protection en cas de désaccord avec un client.

La décision de conformité est un acte engageant la responsabilité de l’entreprise. Il doit être fondé sur des preuves, et la première preuve à fournir est celle de la capabilité du système qui a servi à prendre la décision.

Comment sélectionner vos instruments pour garantir la capabilité de mesure requise

La sélection d’un instrument de mesure ne se résume pas à choisir le plus précis sur un catalogue. C’est l’aboutissement d’une démarche méthodique qui vise à garantir que l’ensemble du système de mesure — l’instrument, l’opérateur, la méthode et l’environnement — est apte à valider une tolérance spécifique. C’est ce que l’on nomme l’Analyse des Systèmes de Mesure (MSA). L’objectif est de s’assurer que la variabilité observée vient bien de la pièce, et non du processus de mesure lui-même.

Le processus de sélection et de validation peut être simplifié en une approche pragmatique, particulièrement adaptée aux PME qui ne disposent pas d’un service métrologie complet. Cette démarche combine des règles de base, des tests pratiques et, surtout, la documentation rigoureuse des résultats. La compétence humaine reste au cœur de ce processus ; un instrument de pointe dans les mains d’un opérateur non formé ou utilisant une mauvaise méthode produira des résultats non fiables.

Pour mettre en place un processus de sélection et de validation robuste, il est possible de suivre une « checklist » qui formalise les bonnes pratiques et garantit la traçabilité des décisions. Chaque étape construit sur la précédente pour aboutir à une décision de capabilité documentée et défendable.

Cette approche systématique transforme l’achat d’un instrument en un investissement stratégique dans la fiabilité de votre production. Elle assure que chaque « GO » ou « NO GO » prononcé par le service qualité est basé sur des données solides et un processus maîtrisé, protégeant ainsi l’entreprise contre les risques de non-qualité.

L’application rigoureuse de cette méthodologie est l’étape suivante pour transformer votre service de contrôle d’un centre de coûts en un partenaire stratégique de la performance industrielle. Évaluez dès maintenant vos processus de mesure actuels à la lumière de ces principes pour identifier les zones de risque et les opportunités d’amélioration.
