Face à la rupture de stock d’un fournisseur habituel ou à l’usure prématurée d’une transmission, le choix du type de courroie devient une décision technique engageante. Courroie trapézoïdale, courroie dentée ou courroie plate : ces trois familles de solutions ne répondent pas aux mêmes contraintes mécaniques. Chacune présente des avantages décisifs dans son domaine d’application optimal, mais devient contre-performante voire dangereuse hors de ce périmètre. Comprendre leurs différences fondamentales permet d’éviter les erreurs de dimensionnement qui entraînent pannes récurrentes, usure accélérée des poulies et arrêts de production non planifiés.
Cet article compare les trois types de courroies selon des critères opérationnels directement liés à vos contraintes industrielles : puissance transmissible, précision de synchronisation, vitesse linéaire admissible, tolérance au désalignement et environnement d’utilisation. Vous disposerez ainsi d’une grille de décision claire pour présélectionner la solution adaptée à votre installation, réduire les échanges itératifs avec les fournisseurs et sécuriser vos approvisionnements.
- Pourquoi le choix du type de courroie conditionne la fiabilité de votre transmission ?
- La courroie trapézoïdale : robustesse et polyvalence pour les transmissions classiques
- Courroies crantées et dentées : précision et synchronisation sans glissement
- Les courroies plates : quand privilégier souplesse et vitesse linéaire ?
- Quels critères techniques pour matcher courroie et application industrielle ?
- Durée de vie et signaux d’usure : anticiper le remplacement
- Questions fréquentes sur les courroies de transmission

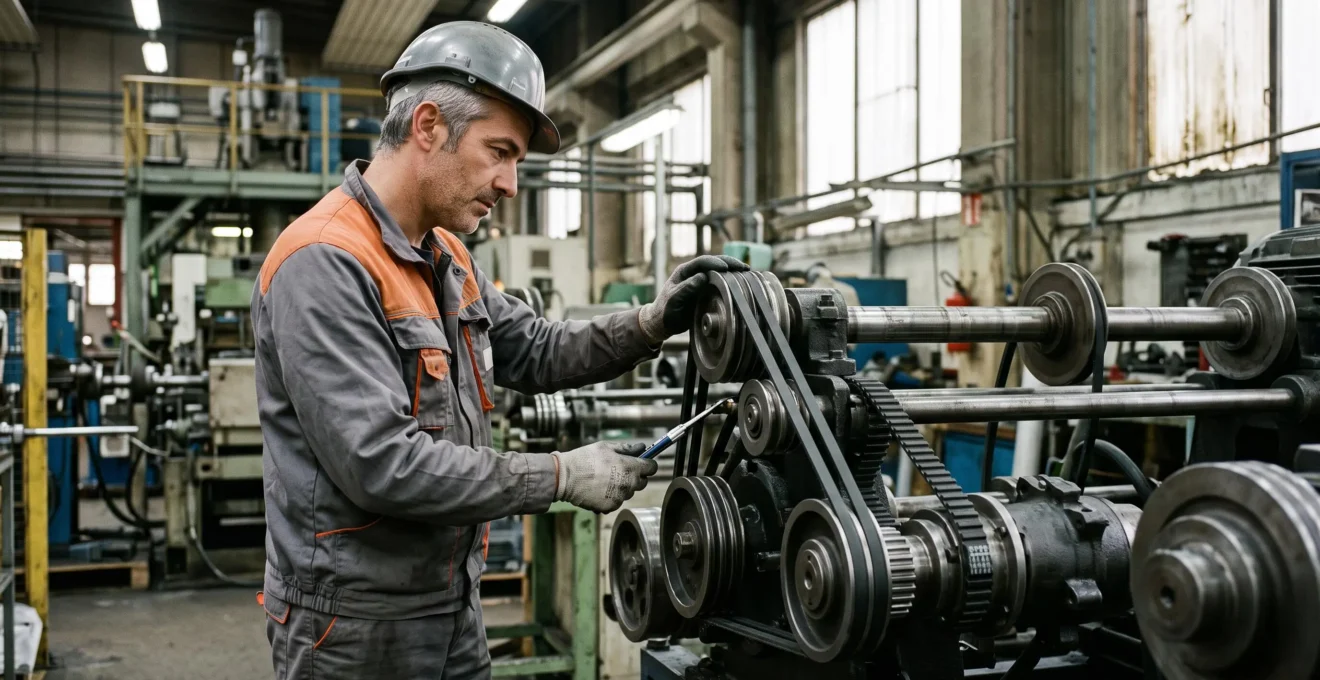

Pourquoi le choix du type de courroie conditionne la fiabilité de votre transmission ?
Le dimensionnement initial d’une transmission par courroie détermine directement sa durée de vie opérationnelle et la fréquence des interventions de maintenance. Une inadéquation entre le type de courroie et les contraintes mécaniques réelles provoque trois types de défaillances caractéristiques : le glissement sous charge lorsque le mode de transmission par adhérence atteint ses limites, la rupture prématurée causée par des cycles de flexion trop sévères sur des poulies sous-dimensionnées, et l’usure accélérée des gorges de poulies résultant d’un mauvais contact entre courroie et poulie.
L’impact financier de ces défaillances dépasse largement le coût de la courroie elle-même. Selon l’AFIM (Association Française des Ingénieurs et Responsables de Maintenance), une heure d’arrêt de production non planifié coûte en moyenne entre 5 000 € et 25 000 € selon la criticité de la ligne, incluant la perte de denrées périssables dans l’agroalimentaire. Cette réalité économique justifie l’investissement temps nécessaire pour sélectionner rigoureusement la technologie adaptée dès le remplacement ou la conception initiale.
Il n’existe pas de courroie universellement supérieure, mais une adéquation technique rigoureuse entre trois familles de solutions et vos contraintes spécifiques. La courroie trapézoïdale transmet la puissance par adhérence entre ses flancs en V et la gorge de la poulie, tolérant ainsi un désalignement modéré mais restant sensible au glissement sous surcharge. La courroie dentée ou crantée fonctionne par engrènement positif des dents dans les gorges de la poulie, garantissant un rapport de transmission constant mais exigeant un montage précis. La courroie plate privilégie la souplesse et les vitesses linéaires élevées au détriment de la capacité de transmission de puissance à section comparable.
Trois critères décisifs différencient ces familles : le mode de transmission (adhérence versus obstacle mécanique), la capacité de synchronisation (maintien rigoureux du rapport de vitesse entre poulies), et la tolérance au désalignement (facilité de montage sur installations existantes ou contraintes d’accès difficiles). Comprendre ces différences fondamentales permet d’anticiper les performances réelles en exploitation et d’éviter les mauvais choix dictés uniquement par la disponibilité immédiate ou le prix d’achat initial.

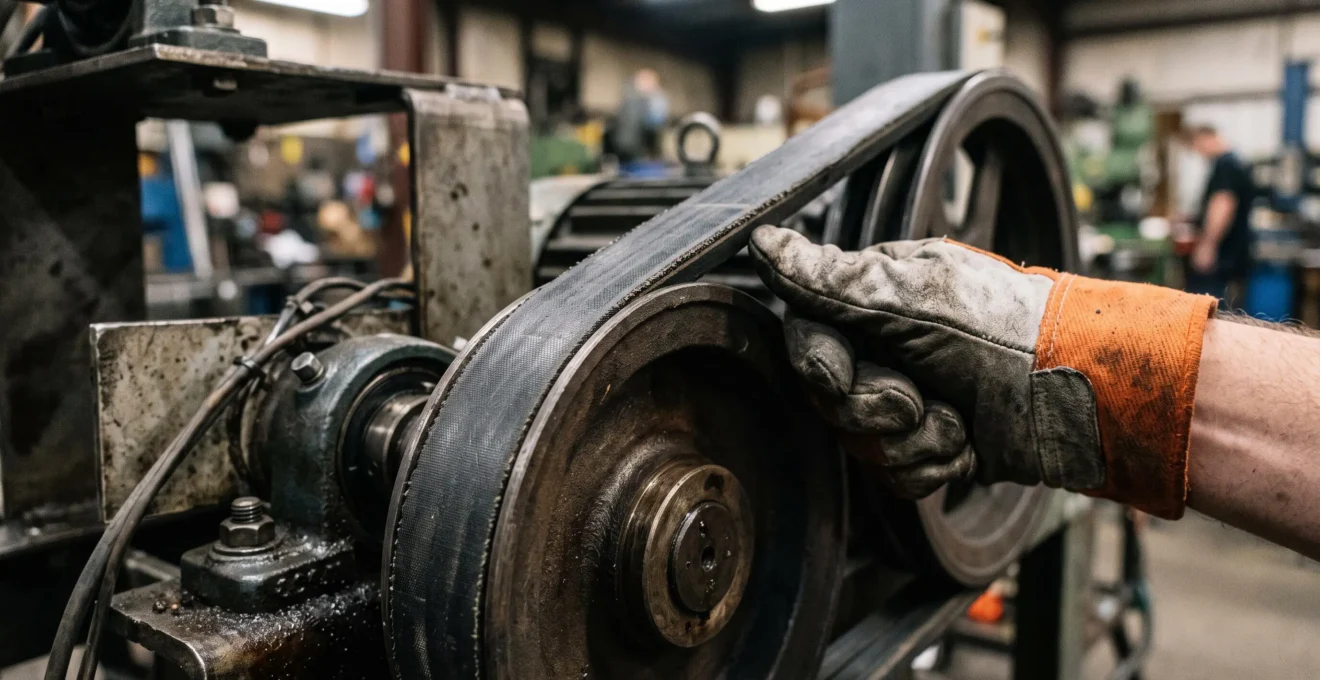

La courroie trapézoïdale : robustesse et polyvalence pour les transmissions classiques
La courroie trapézoïdale constitue la technologie de transmission la plus répandue dans l’industrie généraliste. Son principe de fonctionnement repose sur l’adhérence entre les flancs inclinés de la courroie et la gorge en V de la poulie. Sous l’effet de la tension initiale de montage, la courroie pénètre dans la gorge et s’y coince légèrement, créant une surface de contact élevée qui transmet le couple moteur par frottement. Ce mécanisme d’auto-centrage naturel permet à la courroie de se repositionner automatiquement dans la gorge, conférant une tolérance naturelle au désalignement modéré des poulies particulièrement appréciée sur les installations anciennes ou les machines mobiles.
Les courroies trapézoïdales se déclinent en plusieurs sous-familles normalisées selon leur section transversale. Les courroies trapézoïdales classiques (sections A, B, C, D, E selon la norme ISO 4184) conviennent aux transmissions de puissance moyenne avec des vitesses de rotation standards. Les courroies trapézoïdales étroites (sections SPZ, SPA, SPB, SPC) transmettent une puissance supérieure à largeur équivalente grâce à un angle de flanc optimisé, permettant des installations plus compactes. Les courroies trapézoïdales larges sont réservées aux très fortes puissances et aux vitesses réduites. Cette diversité normalisée facilite la spécification précise auprès des fournisseurs et garantit l’interchangeabilité entre fabricants.
Les applications industrielles privilégiées des courroies trapézoïdales concernent la ventilation industrielle, les compresseurs d’air jusqu’à 15-20 kW, les pompes de circulation, les machines agricoles et la motorisation auxiliaire d’équipements mobiles. Un compresseur d’atelier triphasé de 15 kW fonctionnant en service intermittent bénéficie ainsi de la robustesse d’une courroie trapézoïdale étroite SPB qui tolère les démarrages en charge et les légers désalignements résultant des vibrations mécaniques, tout en offrant un coût de possession maîtrisé.
La limite principale de cette technologie réside dans le risque de glissement sous surcharge ou encrassement. Lorsque le couple résistant dépasse momentanément la capacité d’adhérence, la courroie glisse dans la gorge, générant un échauffement localisé, une usure prématurée et une perte de rendement. Ce phénomène se manifeste par un sifflement aigu caractéristique au démarrage ou lors des montées en charge. La transmission par adhérence ne garantit donc pas un rapport de transmission rigoureusement constant, ce qui disqualifie les courroies trapézoïdales pour les applications nécessitant une synchronisation précise entre organes moteur et récepteur.
Courroie trapézoïdale : les 3 avantages décisifs et la limite à connaître : Auto-centrage naturel dans la gorge de poulie facilitant le montage. Tolérance au désalignement modéré des arbres (jusqu’à 1-2° selon entraxe). Polyvalence d’applications pour puissances moyennes (1 à 200 kW selon section). Limite principale : glissement possible sous surcharge éliminant la garantie de synchronisation.
Certains fabricants proposent des courroies trapézoïdales crantées côté interne, combinant le profil extérieur en V avec une denture intérieure. Cette hybridation améliore la flexibilité de la courroie sur les poulies de petit diamètre en réduisant les contraintes de flexion dans la section porteuse, tout en conservant le principe de transmission par adhérence sur les flancs extérieurs. Cette variante ne doit pas être confondue avec les courroies dentées synchrones dont le mode de transmission diffère fondamentalement.

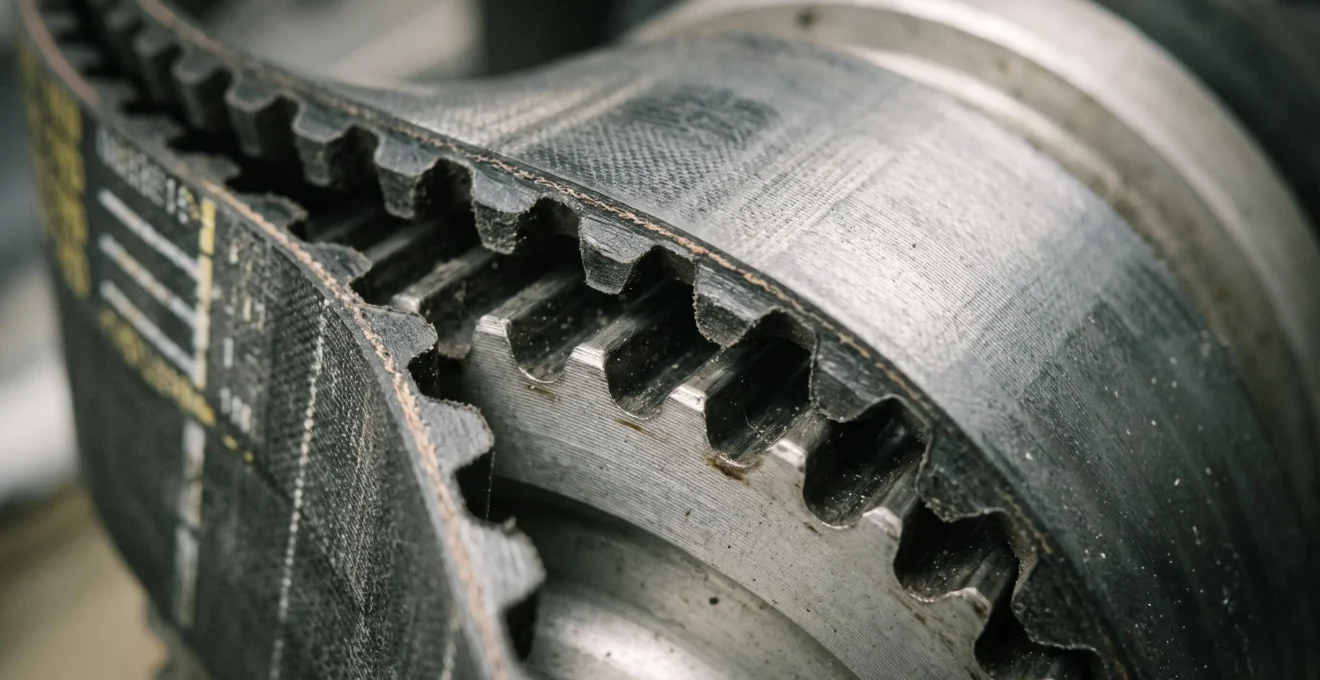

Courroies crantées et dentées : précision et synchronisation sans glissement
Les courroies dentées (également appelées courroies crantées ou courroies synchrones) fonctionnent selon un principe radicalement différent des courroies trapézoïdales : la transmission par obstacle mécanique. Selon Techniques de l’Ingénieur, la denture de la courroie synchrone s’engrenant dans celle des poulies permet une transmission directe de la puissance sans glissement, comparable à celle de deux engrenages. Les dents de la courroie pénètrent dans les gorges correspondantes de la poulie dentée, créant un engrènement positif qui élimine physiquement toute possibilité de glissement relatif entre courroie et poulie.
Cette caractéristique fondamentale confère aux courroies dentées des avantages décisifs pour les applications exigeantes : rapport de transmission rigoureusement constant indépendant de la charge, aucune dérive de vitesse dans le temps, rendement mécanique élevé dépassant généralement 95 %, et maintenance réduite puisque aucune retension périodique n’est nécessaire (contrairement aux courroies par adhérence qui s’allongent progressivement). Ces bénéfices opérationnels justifient un surcoût d’achat initial généralement compris entre 30 % et 80 % par rapport à une courroie trapézoïdale de puissance équivalente, surcoût compensé par la réduction des coûts d’exploitation et l’amélioration de la disponibilité des équipements.
La terminologie peut prêter à confusion : les expressions « courroie dentée » et « courroie crantée » désignent majoritairement la même technologie, la variation de vocabulaire provenant des préférences linguistiques des fabricants et de l’évolution des profils de denture. Les premières générations utilisaient un profil trapézoïdal simple, tandis que les profils modernes curvilignes (HTD pour High Torque Drive, GT pour Gates Tooth) optimisent la répartition des contraintes dans la dent et augmentent la capacité de transmission. Cette clarification terminologique sécurise vos spécifications fournisseurs et évite les malentendus lors de la recherche documentaire ou des commandes de pièces de rechange.
Les applications industrielles d’excellence des courroies dentées concernent le convoyage synchronisé où le maintien d’un espacement précis entre produits conditionne la cadence de production, les machines-outils à commande numérique dont la précision de positionnement angulaire des broches exige l’absence totale de dérive, l’automation et la robotique nécessitant des mouvements reproductibles, l’impression offset ou numérique où la synchronisation des cylindres garantit le repérage des couleurs, et le conditionnement cadencé en agroalimentaire. Une ligne de conditionnement synchronisé transportant des produits alimentaires à cadence élevée impose ainsi le choix d’une courroie dentée en version alimentaire (matériau compatible contact alimentaire, résistance aux nettoyages fréquents) pour garantir l’espacement régulier des produits et éviter les collisions ou les déformations d’emballage.
Courroie dentée indispensable si : Votre application nécessite une synchronisation rigoureuse entre plusieurs organes mobiles. Le positionnement angulaire ou linéaire doit rester précis dans le temps sans dérive. Aucun glissement ne peut être toléré même sous variations de charge. La maintenance préventive doit être minimisée (pas de retension périodique).
La contrepartie de ces performances réside dans l’exigence accrue de précision au montage. Les poulies dentées doivent être rigoureusement alignées, l’entraxe respecté selon les tolérances du fabricant, et la tension initiale appliquée avec soin. Un désalignement même modéré (supérieur à 0,5° selon les références) provoque une usure concentrée sur un bord de la courroie et réduit drastiquement sa durée de vie. Cette contrainte technique peut compliquer le remplacement sur installations existantes difficiles d’accès ou présentant des défauts géométriques hérités. Pour les projets spécifiques nécessitant des solutions sur-mesure ou des délais serrés, l’expertise française de fabricants comme Binder Magnetic sur les courroies dentées apporte une réactivité locale et une capacité d’adaptation aux contraintes particulières.
Les courroies plates : quand privilégier souplesse et vitesse linéaire ?
Les courroies plates constituent une famille moins répandue dans l’industrie généraliste moderne, mais restent essentielles dans des secteurs spécifiques valorisant leurs caractéristiques particulières. Comme les courroies trapézoïdales, elles transmettent la puissance par adhérence, mais la surface de contact plane entre courroie et poulie (au lieu du contact en V) modifie profondément leurs domaines d’excellence. Leur souplesse maximale autorise des passages sur des poulies de très petit diamètre sans contrainte de flexion excessive, et leur faible épaisseur relative permet d’atteindre des vitesses linéaires très élevées, fréquemment supérieures à 50 m/s, inaccessibles aux autres technologies.
Les applications industrielles privilégiées des courroies plates concernent les scieries et le travail du bois, où les bancs de scie à ruban nécessitent des vitesses linéaires élevées pour la qualité de coupe, l’industrie textile utilisant des métiers à tisser rapides, la manutention légère de produits délicats ne tolérant pas les à-coups mécaniques, et les transmissions à vitesse élevée mais faible couple (ventilateurs centrifuges rapides, meules d’affûtage). Un banc de scie circulaire exigeant une vitesse de coupe de 60 m/s pour travailler des essences dures bénéficie ainsi de la capacité des courroies plates à fonctionner sans échauffement ni vibration à ces régimes élevés, tout en offrant un silence de fonctionnement appréciable dans l’environnement de travail.
Les avantages spécifiques des courroies plates incluent un encombrement radial réduit puisque les poulies plates présentent une épaisseur moindre que les poulies à gorge en V, facilitant l’intégration dans des espaces confinés. Leur souplesse naturelle permet des configurations géométriques complexes avec passages multiples et changements de direction. Le silence de fonctionnement résulte de l’absence d’engrènement (courroies dentées) et de la surface de contact homogène (contrairement aux vibrations parasites parfois générées par les courroies trapézoïdales sur poulies usées).
La limite principale des courroies plates réside dans leur puissance transmissible inférieure à celle d’une courroie trapézoïdale de largeur comparable, du fait de la surface de contact plane moins favorable à l’adhérence que le coincement en V. La transmission de puissances élevées nécessite donc des courroies plates de largeur importante, augmentant l’encombrement axial et le coût. Cette caractéristique explique pourquoi les courroies plates ont été progressivement remplacées par les courroies trapézoïdales dans les applications de transmission de force motrice généralistes, conservant leur pertinence uniquement dans les niches à vitesse élevée et faible puissance. Pour approfondir les critères de sélection spécifiques aux courroies plates selon votre application, consultez notre guide sur le choix d’une courroie plate adapté aux contraintes du travail du bois.
Quels critères techniques pour matcher courroie et application industrielle ?
La présélection méthodique du type de courroie adapté repose sur l’évaluation de cinq critères opérationnels décisifs. Cette approche par matrice multi-critères évite les erreurs de dimensionnement catastrophiques et permet d’argumenter techniquement vos choix auprès de la direction ou des fournisseurs alternatifs en cas de rupture de stock du fournisseur habituel.
Critère 1 : Puissance à transmettre et couple résistant
La puissance du moteur d’entraînement et le couple résistant de la machine réceptrice constituent le premier critère dimensionnant éliminatoire. Les courroies trapézoïdales classiques (sections A, B, C) couvrent typiquement les puissances de 1 à 50 kW, tandis que les courroies trapézoïdales étroites (SPZ, SPA, SPB, SPC) s’étendent de 5 à 200 kW selon les sections et les configurations multi-courroies. Les courroies dentées transmettent des puissances comparables aux trapézoïdales à section équivalente, avec l’avantage de maintenir le rendement constant quelle que soit la charge. Les courroies plates restent confinées aux faibles puissances (généralement inférieures à 30 kW sauf largeurs exceptionnelles) mais excellent dans les applications où la vitesse linéaire prime sur le couple.
Critère 2 : Exigence de synchronisation et tolérance au glissement
Ce critère binaire oriente immédiatement le choix technologique. Si votre application nécessite une synchronisation rigoureuse (convoyage cadencé, positionnement angulaire, distribution moteur, automation), les courroies dentées deviennent obligatoires, éliminant d’office les courroies par adhérence. Si un glissement léger reste tolérable sans conséquence sur la production (ventilation, pompage non critique, transmission auxiliaire), les courroies trapézoïdales offrent un meilleur rapport coût-performance et une plus grande tolérance aux contraintes de montage.
Critère 3 : Vitesse de rotation et vitesse linéaire admissible
La vitesse de rotation des poulies et la vitesse linéaire résultante de la courroie déterminent les contraintes centrifuges et les échauffements. Les courroies trapézoïdales classiques fonctionnent généralement jusqu’à 25-30 m/s en vitesse linéaire, les versions haute performance atteignant 35-40 m/s. Les courroies dentées acceptent des vitesses comparables voire légèrement supérieures selon les profils de denture. Les courroies plates dominent nettement ce critère avec des vitesses linéaires couramment supérieures à 50 m/s, certaines références spécialisées dépassant 80 m/s dans des applications textiles ou papetières rapides.
Critère 4 : Contraintes d’encombrement, entraxe et alignement
Les contraintes géométriques de l’installation influencent directement la praticité du montage et la fiabilité opérationnelle. Les courroies trapézoïdales tolèrent naturellement un désalignement modéré des arbres (typiquement 1 à 2° selon l’entraxe) grâce à leur auto-centrage dans les gorges, facilitant le remplacement sur machines anciennes ou mobiles. Les courroies dentées exigent un alignement rigoureux (tolérance généralement inférieure à 0,5°) et un entraxe précis, nécessitant parfois la rectification des paliers ou le remplacement des poulies sur installations vieillissantes. Les courroies plates minimisent l’encombrement radial mais imposent des largeurs importantes pour les puissances élevées, augmentant l’encombrement axial.
Critère 5 : Conditions environnementales et versions spécifiques
L’environnement industriel conditionne le choix du matériau constitutif au-delà du type géométrique. Les secteurs agroalimentaires nécessitent des courroies en matériaux compatibles contact alimentaire (polyuréthane alimentaire, élastomères FDA), résistant aux nettoyages fréquents à l’eau et aux détergents, parfois avec exigence de détectabilité métaux ou rayons X pour les lignes critiques. Les environnements poussiéreux (scierie, meunerie, cimenterie) imposent des courroies résistant à l’abrasion et à l’encrassement. Les applications à températures extrêmes requièrent des formulations spéciales (courroies silicone haute température, versions basse température pour chambres froides). Les zones ATEX exigent des courroies antistatiques évitant l’accumulation de charges électrostatiques. Cette dimension environnementale affine la spécification finale après présélection du type géométrique selon les quatre premiers critères.
| Critère de décision | Courroie trapézoïdale | Courroie dentée / crantée | Courroie plate |
|---|---|---|---|
| Puissance transmissible | Moyenne à élevée (1-200 kW selon section) | Moyenne à élevée (comparable trapézoïdale) | Faible à moyenne (<30 kW typique) |
| Synchronisation garantie | Non (glissement possible) | Oui (engrènement positif) | Non (adhérence) |
| Vitesse linéaire maximale | 25-40 m/s selon version | 30-45 m/s selon profil | >50 m/s (jusqu’à 80 m/s) |
| Tolérance désalignement | Bonne (1-2° toléré) | Faible (alignement précis requis) | Moyenne |
| Coût relatif | € (référence) | €€ (+30 à 80 %) | € à €€ selon largeur |
-
Votre application nécessite-t-elle une synchronisation rigoureuse (convoyage cadencé, positionnement précis, absence totale de glissement) ?
OUI → Courroie dentée obligatoire. Vérifiez ensuite la compatibilité géométrique (alignement rigoureux des poulies requis) et la disponibilité en version environnementale adaptée (alimentaire, antistatique).
-
NON, synchronisation non critique : votre vitesse linéaire dépasse-t-elle 40 m/s avec une puissance inférieure à 20 kW ?
OUI → Courroie plate recommandée. Vérifiez la compatibilité avec votre secteur d’activité (bois, textile, manutention légère).
-
NON, vitesse standard : transmission de puissance moyenne à élevée (5-200 kW) avec tolérance au désalignement souhaitée ?
OUI → Courroie trapézoïdale adaptée. Privilégiez version étroite (SPZ, SPA, SPB, SPC) pour compacité et performance, version classique (A, B, C, D) pour coût minimal et disponibilité maximale.
Cette grille de décision permet une présélection rapide en situation d’urgence. Pour les installations critiques ou les puissances élevées, le dimensionnement précis (calcul des coefficients de service, vérification des contraintes de flexion, détermination du nombre de courroies nécessaires) nécessite l’utilisation des abaques fabricants ou le recours à un bureau d’études spécialisé. L’intégration de la planification de la maintenance préventive dans votre stratégie globale permet de professionnaliser ces choix d’équipement et d’anticiper les renouvellements avant les défaillances catastrophiques.

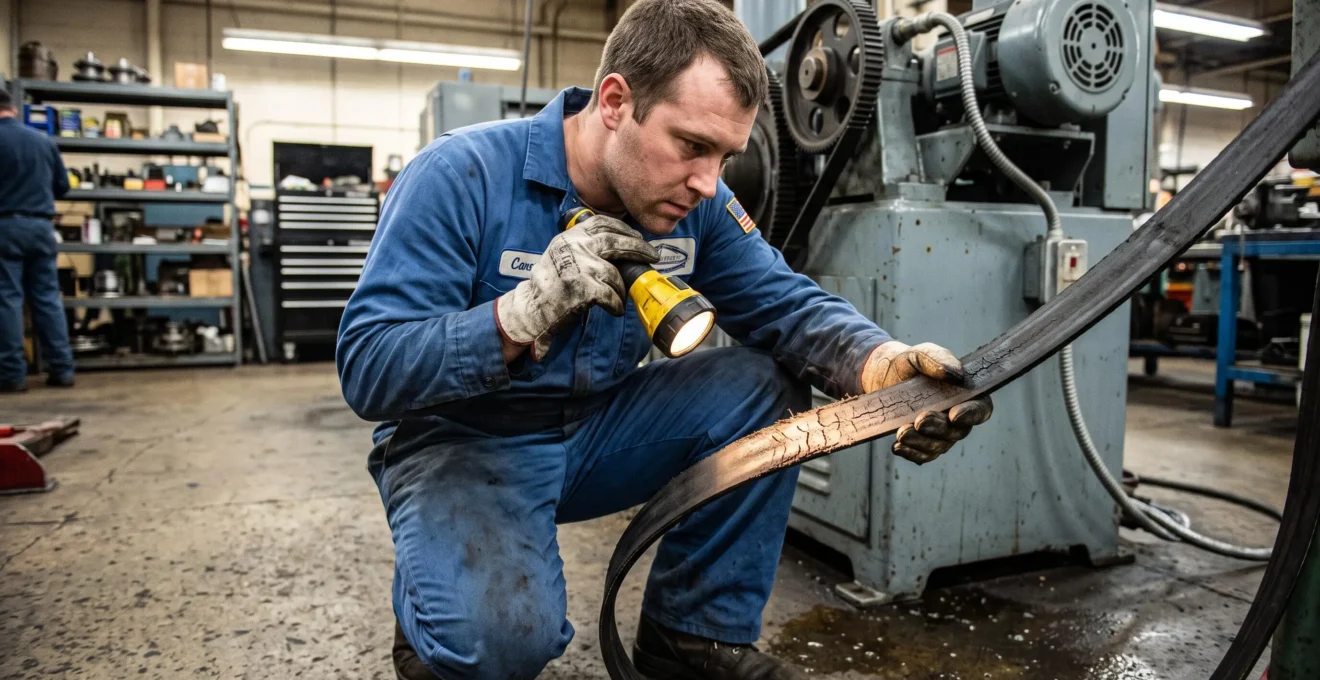

Durée de vie et signaux d’usure : anticiper le remplacement
La transition d’une maintenance curative réactive vers une maintenance préventive planifiée repose sur la capacité à détecter précocement les signaux d’usure critique, avant que la dégradation n’atteigne le stade de rupture brutale. Les courroies de transmission émettent plusieurs types d’indicateurs visuels et sonores permettant d’anticiper le remplacement et de programmer l’intervention pendant un arrêt planifié plutôt que de subir un arrêt de production catastrophique.
Signaux visuels communs aux trois types de courroies
Quel que soit le type de courroie, plusieurs signes visuels caractérisent une dégradation avancée nécessitant un remplacement rapide. Les fissures longitudinales apparaissant sur la surface ou dans les flancs révèlent une fatigue du matériau élastomère, généralement causée par des cycles thermiques répétés ou un vieillissement naturel. L’effilochage des flancs ou des bords traduit une usure abrasive résultant d’un désalignement, d’un contact avec un carter de protection ou d’un environnement poussiéreux. Les traces brillantes ou glaçage sur les faces de contact signalent des épisodes de glissement répétés sous charge, caractéristiques des courroies trapézoïdales sous-dimensionnées ou mal tendues. Une déformation visible de la section transversale (aplatissement, torsion permanente) indique une contrainte mécanique excessive ou un montage vicieux. Enfin, les traces d’huile, de graisse ou d’encrassement sévère réduisent drastiquement le coefficient d’adhérence des courroies par frottement et accélèrent leur dégradation chimique.
Signaux sonores d’alerte en fonctionnement
Les indicateurs acoustiques perceptibles sans arrêt machine permettent un diagnostic rapide par le personnel d’exploitation. Un sifflement aigu, particulièrement audible au démarrage ou lors des montées en charge, caractérise le glissement d’une courroie trapézoïdale dans ses gorges, révélant une tension insuffisante, un encrassement ou un sous-dimensionnement. Un claquement rythmique synchronisé avec la rotation des poulies signale la rupture d’une ou plusieurs dents d’une courroie dentée, nécessitant un remplacement immédiat avant propagation de la dégradation. Des vibrations anormales ressenties à proximité de la transmission peuvent résulter d’un désalignement, d’une usure inégale des gorges de poulies ou d’une courroie déformée créant un balourd dynamique.
Spécificités d’usure par type de courroie
Chaque technologie présente des modes de dégradation caractéristiques facilitant le diagnostic de la cause racine. Les courroies trapézoïdales manifestent principalement une usure des flancs en V (amincissement progressif réduisant le contact avec les gorges) et un allongement permanent (nécessitant des retensions de plus en plus fréquentes jusqu’à épuisement de la course du tendeur). Les courroies dentées subissent la rupture localisée de dents (généralement causée par une surcharge ponctuelle, un choc ou un corps étranger) et des fissures à la base des dents (fatigue mécanique résultant de millions de cycles de flexion). Les courroies plates connaissent un délaminage des couches constitutives (séparation visible entre la nappe de traction et les revêtements de friction) et une usure d’épaisseur uniforme réduisant progressivement leur capacité de transmission.
Remplacement urgent nécessaire si : Fissures profondes dépassant 2 mm de profondeur ou traversant plus de 30 % de l’épaisseur de courroie. Effilochage sévère exposant les câbles de renforcement sur une longueur supérieure à 50 mm. Claquement audible ou vibration anormale perceptible au toucher du bâti machine. Rupture visible d’une ou plusieurs dents sur courroie dentée. Déformation permanente empêchant le bon positionnement dans les gorges.
La durée de vie moyenne d’une courroie de transmission varie considérablement selon les conditions réelles d’utilisation, rendant difficile l’établissement de valeurs universelles. Les fabricants annoncent généralement des durées de vie de 10 000 à 25 000 heures de fonctionnement pour les courroies trapézoïdales en conditions standard (température ambiante, absence de surcharge, tension correcte, alignement respecté), de 15 000 à 30 000 heures pour les courroies dentées bénéficiant de l’absence de retension, et de 8 000 à 20 000 heures pour les courroies plates selon les contraintes de vitesse. Dans la réalité industrielle, ces valeurs peuvent être divisées par deux ou trois en environnement sévère (température élevée, poussières abrasives, cycles thermiques, surcharges fréquentes, désalignement résiduel), justifiant l’importance d’un contrôle visuel périodique plutôt que d’une maintenance uniquement calendaire.
La fréquence de contrôle recommandée dépend de la criticité de l’installation pour votre production. Pour les équipements critiques dont l’arrêt entraîne l’immobilisation complète d’une ligne (compresseur de froid en agroalimentaire, ventilateur principal de séchoir, transmission de convoyeur unique), un contrôle visuel hebdomadaire permet la détection précoce. Pour les équipements importants mais redondés ou non bloquants, un contrôle mensuel constitue un compromis raisonnable. Pour les équipements auxiliaires à faible criticité, un contrôle trimestriel lors des arrêts de maintenance planifiés suffit généralement.
Questions fréquentes sur les courroies de transmission
Peut-on monter une courroie dentée sur des poulies trapézoïdales existantes ?
Non, cette conversion est techniquement impossible en raison d’une incompatibilité géométrique totale. Les poulies trapézoïdales présentent une gorge en V destinée à recevoir les flancs inclinés de la courroie trapézoïdale, tandis que les courroies dentées nécessitent des poulies à denture spécifique permettant l’engrènement des dents. Le passage d’une technologie à l’autre impose donc le remplacement complet du jeu de poulies en plus de la courroie, augmentant significativement le coût de la conversion. Cette réalité technique doit être intégrée dans l’arbitrage entre conservation de la technologie d’origine et migration vers une solution synchrone.
Courroie dentée ou crantée : existe-t-il une différence technique réelle ?
Les termes « courroie dentée » et « courroie crantée » désignent majoritairement la même technologie de transmission synchrone par engrènement positif. La variation terminologique provient essentiellement des préférences linguistiques des fabricants et de l’évolution historique des profils de denture. Les premières générations étaient parfois distinguées selon leur profil (trapézoïdal appelé « cranté », curviligne appelé « denté »), mais cette nuance a disparu dans l’usage industriel contemporain. Lors de vos recherches documentaires ou de vos commandes fournisseurs, considérez ces deux expressions comme synonymes et vérifiez plutôt la référence normalisée précise (ISO 5296, profils HTD, GT, STD) pour garantir la compatibilité exacte.
Comment stocker correctement des courroies de rechange pour préserver leurs propriétés ?
Le stockage des courroies de rechange doit respecter plusieurs précautions pour éviter une dégradation prématurée avant utilisation. Privilégiez un stockage vertical ou suspendu évitant les déformations permanentes causées par l’empilement horizontal prolongé. Maintenez une température entre 10 °C et 25 °C dans un local sec, à l’abri de l’humidité excessive favorisant la corrosion des câbles de renforcement métalliques. Protégez les courroies de l’exposition directe aux ultraviolets (lumière solaire, éclairage UV) et aux sources d’ozone (moteurs électriques, appareillage haute tension) qui dégradent chimiquement les élastomères. Respectez un délai d’utilisation inférieur à cinq ans après fabrication même en conditions de stockage optimales, la date de fabrication étant généralement imprimée sur la courroie ou mentionnée sur l’emballage d’origine.
Quelle tension initiale appliquer au montage d’une courroie ?
La tension initiale de montage conditionne directement la durée de vie et les performances de la transmission. Pour les courroies trapézoïdales, respectez les préconisations du fabricant correspondant généralement à un allongement de 1 % à 2 % de la longueur primitive, vérifiable par la flèche de la courroie au milieu de sa portée libre (typiquement 10 à 20 mm de déflexion sous une pression manuelle modérée pour un mètre d’entraxe). Pour les courroies dentées, appliquez une tension moindre puisque la transmission s’effectue par obstacle et non par adhérence, une surtension excessive augmentant inutilement les efforts sur les paliers et accélérant l’usure des dents. Quel que soit le type, vérifiez et réajustez la tension après un rodage de 24 à 48 heures de fonctionnement, période durant laquelle la courroie neuve s’assoit dans les gorges et subit un léger allongement initial. Utilisez de préférence un tensiomètre mécanique ou électronique pour garantir la reproductibilité de la tension entre courroies multiples d’une même transmission.
Le choix éclairé du type de courroie adapté à vos contraintes mécaniques spécifiques détermine directement la fiabilité opérationnelle de votre transmission et votre capacité à maîtriser les coûts d’exploitation. Aucune technologie ne domine universellement : la courroie trapézoïdale offre robustesse et tolérance au désalignement pour les transmissions classiques, la courroie dentée garantit synchronisation et rendement pour les applications exigeantes, la courroie plate privilégie vitesse et souplesse dans des secteurs spécialisés. L’application méthodique des cinq critères techniques (puissance, synchronisation, vitesse, alignement, environnement) permet de présélectionner rapidement la solution optimale, réduisant le risque de mauvais dimensionnement et sécurisant vos approvisionnements face aux ruptures de stock. L’intégration de contrôles visuels périodiques et l’identification précoce des signaux d’usure transforment cette expertise technique en avantage opérationnel durable, basculant progressivement votre maintenance d’un mode réactif subi vers une anticipation maîtrisée.
