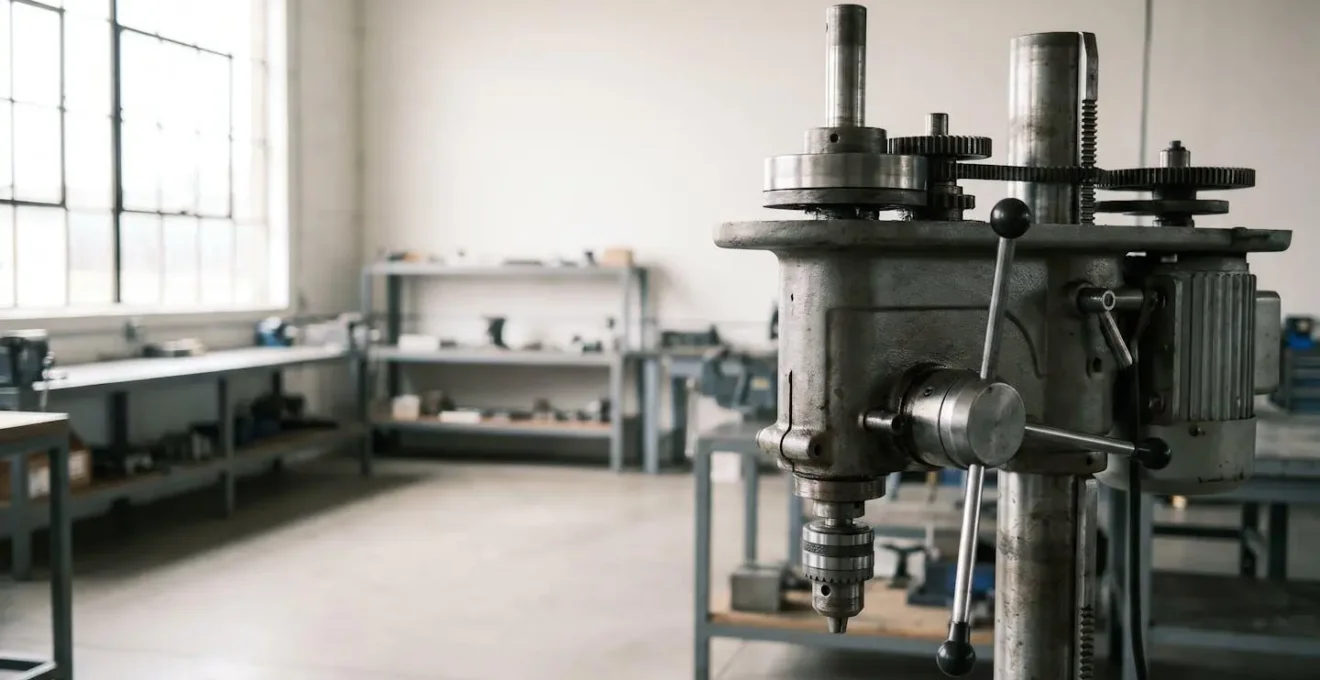

Comment ajuster votre tête de perçage pour garantir des trous parfaitement perpendiculaires à ±0,1°

Le sifflement caractéristique d’un foret qui ne coupe pas net, la sensation que l’outil engage mal la matière, et le verdict du contrôle : ce trou, qui devait être parfaitement d’équerre, présente une dérive de quelques dixièmes de millimètre. Pour un usineur, cette situation est plus qu’une simple contrariété ; c’est une perte de temps, de matière et une remise en question de la fiabilité du processus. Un foret neuf a été monté, la pièce est solidement bridée et la vitesse de coupe semble correcte. Pourtant, le défaut persiste, pièce après pièce.

Face à ce problème, les réflexes habituels sont souvent limités. On incrimine l’outil, on questionne la rigidité du montage, on ajuste les paramètres de coupe. Ces vérifications sont nécessaires, mais elles ne traitent que la partie visible du problème. Elles ignorent un ensemble de facteurs plus insidieux, des micro-défauts cumulés qui échappent à un examen superficiel et qui sont pourtant au cœur de l’imprécision chronique. La quête de la perpendicularité à ±0,1° n’est pas une lutte contre un ennemi unique, mais une enquête minutieuse pour débusquer des coupables invisibles.

Et si la clé n’était pas de corriger l’outil, mais de diagnostiquer la machine ? Si la véritable source d’erreur ne se situait pas dans le foret que vous tenez en main, mais dans le jeu imperceptible d’un palier, la dilatation thermique de la broche ou une erreur fondamentale dans votre méthode de contrôle ? Cet article se propose de dépasser les solutions de surface pour vous fournir une méthodologie de diagnostic en profondeur. Nous allons analyser, point par point, les causes racines de la dérive et vous donner les moyens de les identifier, de les mesurer et de les corriger durablement.

Pour vous guider dans cette démarche de précision, nous avons structuré cet article comme une véritable investigation technique. Chaque section adresse une cause d’erreur spécifique, des plus évidentes aux plus subtiles, pour vous permettre de construire un diagnostic complet et fiable de votre équipement.

Pourquoi vos trous dérivent de 0,3 mm sur 50 mm de profondeur malgré un foret neuf ?

L’instinct premier est d’incriminer le foret. Pourtant, lorsque l’outil est neuf et de qualité, la cause de la dérive est presque toujours ailleurs. Le véritable coupable est un phénomène physique simple : la déflexion. Elle est la résultante d’un manque de rigidité dans la chaîne cinématique, de la broche jusqu’à la pointe de l’outil. Même un système semblant robuste peut fléchir de quelques centièmes sous la contrainte de l’usinage, un écart qui s’amplifie avec la profondeur du perçage.

Le perçage au foret est classé dans la fourchette des qualités de tolérance 8-9-10 (IT8 à IT10), ce qui est relativement grossier en métrologie fine. Les experts en usinage s’accordent à dire que la précision ultime dépend moins de la rigidité brute de la machine que de la qualité de la préparation. L’élément le plus critique est l’affûtage du foret. Une dissymétrie, même minime, sur les lèvres de coupe ou un défaut sur la pointe crée un effort de coupe déséquilibré. Cet effort latéral force le foret à dévier de son axe dès les premiers tours, initiant une trajectoire non-perpendiculaire qu’il est ensuite impossible de corriger.

Dans des domaines exigeants comme l’horlogerie, des résultats d’une précision extrême sont obtenus sur des machines relativement peu rigides. Leur secret réside dans un affûtage symétrique parfait, souvent réalisé sur un support à réglage micrométrique. L’objectif est d’atteindre un équilibre des forces de coupe si parfait que le foret s’auto-centre naturellement. Une bonne adaptation outil-machine est fondamentale pour éviter la déflexion, la rupture de l’outil et les défauts de surface, mais tout commence par un affûtage irréprochable.

Comment garantir une profondeur de trou à ±0,1 mm près sur 200 pièces identiques ?

Assurer une profondeur constante sur une grande série de pièces est un défi qui va au-delà du simple réglage de la butée de profondeur. Lorsqu’on vise une tolérance de ±0,1 mm, un ennemi invisible entre en jeu : la dilatation thermique. La friction du perçage et le fonctionnement du moteur génèrent de la chaleur qui se propage à la broche, à l’outil et à la pièce elle-même. Cette augmentation de température, même de quelques degrés, provoque une expansion des matériaux qui peut suffire à faire sortir la production des tolérances.

Ce phénomène est particulièrement critique avec des matériaux à fort coefficient de dilatation comme l’aluminium. Une analyse technique démontre qu’une pièce en aluminium de 500 mm usinée à 25°C puis mesurée à une température de référence de 20°C subira une variation théorique de près de 0,125 mm. Sur une série de 200 pièces, la température de la machine et des pièces ne sera pas la même pour la première et la dernière unité, introduisant une dérive progressive et souvent non détectée de la profondeur.

Pour contrer ces effets et garantir une répétabilité rigoureuse, l’utilisation d’un instrument de mesure précis directement sur la machine est indispensable. L’intégration d’un comparateur à cadran ou d’un palpeur numérique sur la tête de perçage est la solution la plus fiable. Cet outil permet de mesurer le déplacement vertical réel de la broche, indépendamment des jeux, de la flexion de la butée et des effets thermiques.

Le protocole consiste à faire un « zéro » sur la surface de la pièce avec le comparateur, puis à contrôler la descente de l’outil jusqu’à la cote exacte. Ce contrôle direct élimine les incertitudes liées à la butée mécanique et aux variations thermiques. Pour une production en série, le contrôle peut être effectué périodiquement (par exemple, toutes les 10 pièces) pour compenser toute dérive et maintenir le processus dans la fourchette de tolérance requise de ±0,1 mm.

Tête de perçage fixe ou orientable : laquelle pour des trous à 45° sur pièces complexes ?

Le débat entre tête fixe et tête orientable pour réaliser des perçages angulaires est souvent un faux problème. La capacité à incliner la tête de perçage semble être une solution directe pour les trous à 45°, mais elle introduit une multitude de nouvelles sources d’erreurs. Chaque articulation et chaque plan de pivot sont des points de faiblesse potentiels en termes de rigidité et de précision de positionnement. Régler et verrouiller un angle précis sur une tête orientable est une opération complexe qui demande un contrôle minutieux à l’aide de rapporteurs de précision et de cales étalons.

À l’inverse, une perceuse à colonne à tête fixe offre une garantie fondamentale : sa broche est, par conception, perpendiculaire à son socle. La perpendicularité est une référence stable et fiable. Pour réaliser un perçage à 45°, la stratégie la plus précise consiste non pas à incliner l’outil, mais à incliner la pièce. L’utilisation d’un étau inclinable de précision ou d’un montage d’usinage spécifique permet de présenter la surface à percer de manière parfaitement perpendiculaire à l’axe de la broche.

Cette approche transfère la complexité du réglage de la machine, souvent imprécis, vers la préparation d’un montage dédié. L’insight clé d’une étude de cas dans un atelier artisanal est que la précision se gagne avant tout sur les réglages et l’outillage auxiliaire. L’adoption de procédures systématiques, l’utilisation de jauges millimétriques lisibles et de montages calibrés ont permis une diminution drastique des rebuts et une répétabilité accrue, bien plus que la qualité intrinsèque du moteur de la perceuse. Le principe reste le même : utiliser l’axe de la machine comme référence d’équerre et construire un environnement stable autour de la pièce.

En résumé, pour des trous à 45° sur des pièces complexes exigeant de la précision et de la répétabilité, la tête fixe associée à un montage d’usinage adéquat est presque toujours supérieure. Elle garantit que la seule variable est l’angle du montage, qui est bien plus facile à contrôler et à valider que l’angle d’une tête de perçage complète.

L’erreur de diagnostic qui laisse des paliers usés générer 15 % de rebuts pendant 4 mois

Un taux de rebut de 15% est un signal d’alarme majeur dans un atelier. Pourtant, il arrive que la cause racine échappe au diagnostic pendant des mois, coûtant une fortune en matière et en temps. Le scénario est classique : les trous manquent de perpendicularité, leur état de surface est médiocre, les forets s’usent prématurément. Les actions correctives habituelles (changement de foret, ajustement des vitesses, vérification du bridage) n’apportent aucune amélioration durable. Le vrai coupable, le jeu excessif dans les paliers de la broche, reste non identifié.

L’erreur de diagnostic provient souvent d’une vérification insuffisante. Un contrôle statique, en manipulant la broche à l’arrêt, peut ne révéler qu’un jeu minime, jugé acceptable. De plus, les opérateurs expérimentés développent souvent des « compensations inconscientes » : ils adaptent leur geste, la pression appliquée ou la vitesse d’avance pour obtenir un résultat passable, masquant ainsi la dégradation progressive de la machine. Le problème n’est pas résolu, il est contourné, jusqu’à ce qu’un changement de production ou d’opérateur révèle l’ampleur des dégâts.

Identifier un jeu de palier ne demande pas un équipement sophistiqué, mais une méthode rigoureuse. Un protocole de diagnostic systématique aurait pu identifier le problème en quelques minutes, et non en quatre mois. Ce protocole doit inclure des tests statiques et dynamiques pour révéler le jeu réel dans les conditions d’usinage.

Quand lubrifier la broche de votre perceuse : avant chaque utilisation ou toutes les 100 heures ?

La fréquence de lubrification de la broche est un sujet de débat, mais la réponse ne se trouve pas dans un chiffre arbitraire. Elle dépend de la conception de la machine, de son environnement et de son cycle d’utilisation. Une perceuse utilisée intensivement dans un environnement poussiéreux (bois, composites) n’aura pas les mêmes besoins qu’une machine opérant en salle blanche pour des perçages occasionnels dans l’aluminium. La bonne question n’est pas « quand ? », mais « pourquoi et avec quoi ?« .

La lubrification de la broche, et plus particulièrement de ses cannelures et de son système de montée/descente, a deux objectifs principaux. Le premier est de réduire la friction et l’usure mécanique des pièces en mouvement. Le second, souvent sous-estimé, est de protéger contre la corrosion et l’encrassement. La poussière métallique, les copeaux et l’humidité peuvent s’agglomérer sur les graisses anciennes, créant une pâte abrasive qui accélère l’usure et entrave le mouvement fluide de la broche. Une bonne pratique est donc d’essuyer les anciennes graisses chargées de particules avant d’appliquer une fine couche de lubrifiant neuf.

Le choix du lubrifiant est crucial. Une graisse trop épaisse attirera les contaminants, tandis qu’une huile trop fluide sera éjectée par la force centrifuge. Il faut se référer aux préconisations du fabricant. En leur absence, une graisse au lithium de grade NLGI 2 est souvent un bon point de départ pour les mécanismes de crémaillère et de coulisseaux.

En ce qui concerne les roulements de la broche eux-mêmes, beaucoup sont aujourd’hui étanches et lubrifiés à vie. Tenter de les  » regraisser  » peut endommager les joints et introduire des contaminants. Il est essentiel d’identifier le type de roulement avant toute intervention. La maintenance préventive est aussi liée à la stabilité thermique. Sur les machines de haute précision, les vis à billes sont précontraintes pour supprimer les phénomènes de dilatation et garantir la répétabilité. Une lubrification correcte participe à cette stabilité en maintenant une température de fonctionnement stable. En règle générale, un contrôle visuel et un nettoyage/graissage léger des parties mobiles externes avant chaque journée d’utilisation intensive, et une inspection plus approfondie toutes les 100 à 200 heures, constituent un compromis efficace.

Quand contrôler la géométrie de votre machine : les 5 signaux d’alerte de dérive géométrique ?

La géométrie d’une perceuse à colonne, c’est son squelette. Elle garantit que l’axe de la broche est parfaitement perpendiculaire à la table, et que cet alignement est maintenu sur toute la course de la broche. Avec le temps, les contraintes, les vibrations et l’usure, cette géométrie peut se dégrader. Cette dérive géométrique est lente, progressive, et ses effets sont souvent attribués à d’autres causes avant qu’elle ne soit identifiée. Le contrôle périodique de la géométrie est donc un pilier de la maintenance préventive.

La fréquence de ce contrôle dépend de l’intensité d’utilisation et de la précision requise. Cependant, il existe des signaux d’alerte qui doivent déclencher une vérification immédiate. Ignorer ces symptômes, c’est prendre le risque de produire des pièces non conformes et d’accélérer l’usure de la machine et des outils. De plus, il faut garder à l’esprit que selon certaines recherches, 40 à 70 % des erreurs d’usinage sont attribuables aux effets thermiques, qui peuvent exacerber une dérive géométrique latente.

Voici les 5 signaux d’alerte majeurs qui indiquent une possible dérive géométrique :

1. Usure anormale et asymétrique des outils : Si vos forets ou vos alésoirs montrent une usure plus prononcée sur un côté, c’est un signe que l’outil ne travaille pas parfaitement dans son axe. Le défaut de perpendicularité force un des tranchants à engager la matière plus agressivement.
2. Défauts de circularité des trous : Un trou qui n’est pas parfaitement rond (ovalisé) est un symptôme classique d’une vibration ou d’une flexion due à un défaut d’alignement. Le contrôle se fait avec un micromètre 3 touches ou un alésomètre.
3. Problèmes récurrents de lamage ou de surfaçage : Lors d’une opération de lamage, si la surface usinée n’est pas uniforme sur 360°, ou si un surfaçage avec une fraise montée dans le mandrin laisse des « escaliers », c’est une preuve irréfutable que l’axe de la broche n’est pas perpendiculaire à la table.
4. Bruits et vibrations inhabituels : Une augmentation des vibrations, surtout à certaines vitesses de rotation, peut indiquer une résonance causée par un désalignement ou un jeu qui a modifié la rigidité structurelle de la machine.
5. Nécessité de compensations manuelles croissantes : Si les opérateurs doivent de plus en plus « corriger » ou « forcer » pour obtenir un résultat acceptable, c’est que la machine ne fait plus son travail de référent géométrique. C’est le signal le plus subjectif mais souvent le plus révélateur.

Dès l’apparition d’un de ces signaux, un contrôle complet de la géométrie avec une équerre de précision, un comparateur et une broche de contrôle (mandrin de vérification) s’impose.

L’erreur de méthode qui génère 0,08 mm de dispersion sur un instrument capable de ±0,01 mm

C’est l’un des paradoxes les plus frustrants de l’atelier : vous investissez dans un comparateur de haute précision, capable de mesurer au centième de millimètre, mais vos réglages restent désespérément instables, avec une dispersion inexplicable de près d’un dixième. La machine est rigide, le foret est parfait, mais la précision n’est pas au rendez-vous. La cause n’est ni mécanique ni matérielle, mais méthodologique. Vous êtes probablement victime, sans le savoir, de l’erreur d’Abbe.

Ce principe, énoncé par le physicien Ernst Karl Abbe, est un pilier de la métrologie dimensionnelle. Il est à la fois simple dans son concept et profond dans ses implications. Comme le formule le principe, le principe d’Abbe énonce qu’un instrument de mesure a une meilleure performance si la zone d’acquisition de la mesure est colinéaire avec la dimension à mesurer. En d’autres termes, pour une mesure précise, l’axe de votre instrument de mesure doit être parfaitement aligné avec l’axe de l’objet que vous mesurez.

L’exemple classique est celui du pied à coulisse. L’échelle de mesure (le vernier) est décalée par rapport à l’axe de mesure (la ligne entre les becs). Le moindre jeu ou défaut de rectitude dans le coulisseau crée un micro-pivotement des becs, induisant une erreur de mesure. En usinage, les problèmes de rectitude, rectangularité ou jeu conduisent à un déplacement angulaire dans les mâchoires, générant une erreur d’Abbe. Le même phénomène se produit lors du réglage de la perpendicularité d’une perceuse. Si vous placez votre comparateur avec un montage qui n’est pas parfaitement rigide, ou si le point de contact du palpeur n’est pas sur le même axe que le déplacement que vous cherchez à annuler, vous introduisez une erreur d’Abbe. Le bras de levier, même minuscule, amplifie le moindre jeu et fausse complètement la lecture.

Le principe d’Abbe énonce qu’un instrument de mesure a une meilleure performance si la zone d’acquisition de la mesure est colinéaire avec la dimension à mesurer.

– Ernst Karl Abbe, Principe d’Abbe — Wikipédia

Pour éviter ce piège, le montage du comparateur doit être le plus court et le plus rigide possible. Idéalement, le palpeur doit toucher la pièce de référence (comme une broche de contrôle) exactement sur l’axe de rotation et le point de pivot potentiel. Comprendre et visualiser ce principe permet de concevoir des montages de contrôle qui minimisent cette erreur et permettent enfin d’exploiter la pleine précision de vos instruments.

Comment utiliser votre perceuse à colonne pour taraudage, alésage et lamage avec précision

Une perceuse à colonne de bonne qualité est bien plus qu’une simple machine à faire des trous. Sa rigidité et la perpendicularité de sa broche en font une plateforme polyvalente pour des opérations de finition qui exigent de la précision, telles que le taraudage, l’alésage et le lamage. Cependant, chaque opération a ses propres contraintes et requiert une méthode spécifique pour garantir un résultat optimal et ne pas endommager l’outil ou la pièce.

L’erreur commune est de considérer ces opérations comme un simple prolongement du perçage. En réalité, elles imposent des contraintes différentes à la machine. Un taraudage applique un effort de torsion important à faible vitesse, un alésage demande un guidage parfait pour ne pas ovaliser le trou existant, et un lamage est un test impitoyable de la perpendicularité de la broche. Voici les points clés à maîtriser pour chaque opération :

• Taraudage : La plus grande difficulté est d’éviter la rupture du taraud due à une contrainte de flexion. Même avec une perpendicularité parfaite, un léger désalignement peut être fatal. L’utilisation d’un porte-taraud flottant ou « à compensation » est fortement recommandée. Ce dispositif permet une légère flottation radiale et axiale qui compense les micro-défauts d’alignement, assurant que le taraud ne subit que l’effort de torsion pour lequel il est conçu. La rotation doit être lente, et l’inversion du sens de rotation pour dégager les copeaux est cruciale.
• Alésage : L’alésoir ne corrige pas la position ou la direction d’un trou, il ne fait qu’en améliorer le diamètre et l’état de surface. La qualité de l’alésage dépend donc à 100% de la qualité du trou percé au préalable. La perpendicularité du trou initial est primordiale. Si le trou est dévié, l’alésoir suivra cette déviation et travaillera de manière asymétrique, résultant en une usure prématurée de l’outil et une géométrie finale non conforme.
• Lamage : Cette opération, qui consiste à créer une surface plane et perpendiculaire à l’axe d’un trou, est le test ultime de la géométrie de votre machine. Un lamage réussi doit présenter une surface uniformément usinée sur 360°. Si la portée usinée est inégale (plus profonde d’un côté), c’est la preuve formelle d’un défaut d’alignement entre la broche et la surface de la pièce.

Pour toutes ces opérations, le pointage initial au pointeau ou un avant-trou précis sont des étapes non négociables. De plus, le calcul de la vitesse de coupe (Vc) est essentiel. La formule de base N (tours/min) = 1000 × Vc / (π × D) doit être appliquée en utilisant la Vc recommandée pour le matériau et l’opération (par exemple, la Vc pour le taraudage est bien plus faible que pour le perçage).

Maîtriser la perpendicularité et la précision dimensionnelle n’est pas le fruit du hasard ou d’un équipement coûteux, mais l’aboutissement d’une démarche méthodique de diagnostic et de contrôle. En appliquant ces principes, vous transformez votre perceuse à colonne en un instrument de précision fiable, capable de garantir la qualité et la répétabilité de votre production.
