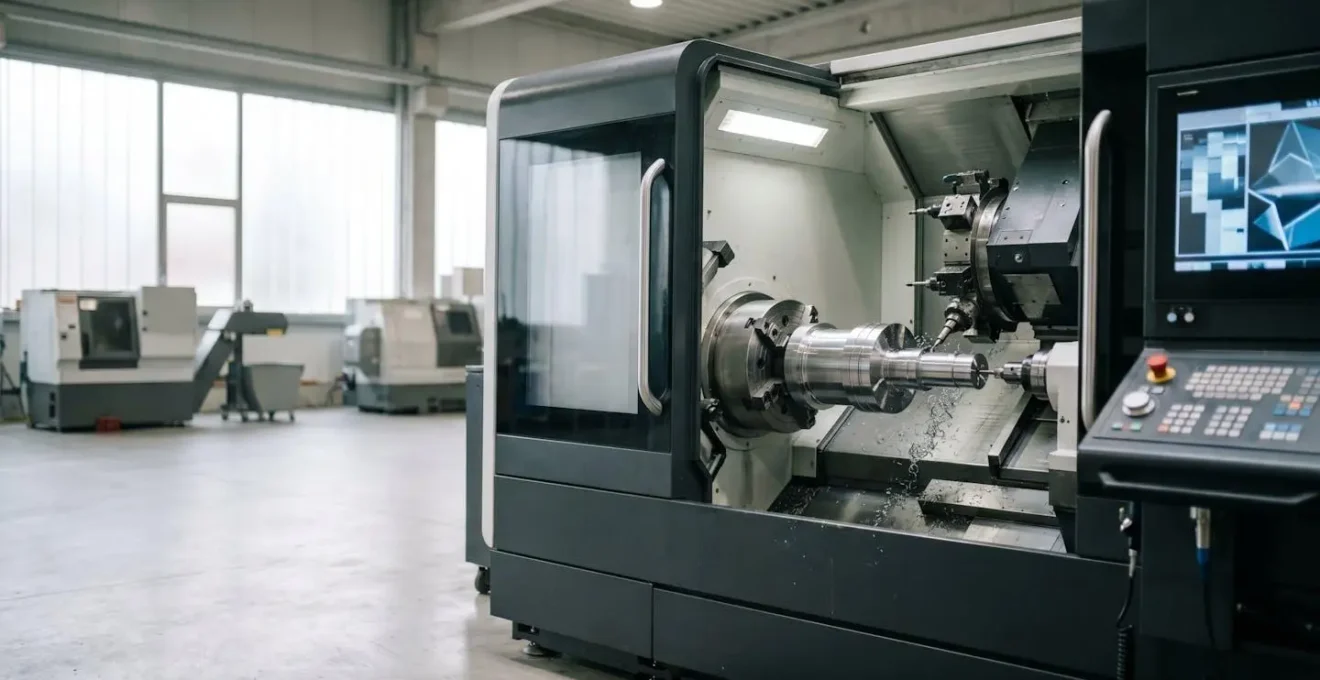

Comment usiner des pièces cylindriques complexes en minimisant les démontages et retournements

Cette pièce cylindrique avec ses méplats, ses trous radiaux et ses tolérances géométriques serrées… elle passe probablement par trois, voire quatre postes différents. Quatre montages. Quatre opérateurs. Et surtout, quatre risques de perdre le référentiel, d’ajouter un faux-rond, de générer un rebut. En tant que responsable méthodes, ce scénario vous est familier. Face à cette complexité, la réponse la plus évidente semble être technologique : on pense immédiatement au tour-fraiseur 5 axes, à la machine multifonction qui promet de tout faire en une seule prise.

Pourtant, cette approche, si elle est puissante, élude une question plus fondamentale. Avant même de parler de machine, la véritable optimisation commence par un changement de perspective. Et si la question stratégique n’était pas « quelle machine acheter ? », mais plutôt : « Combien me coûte réellement chaque démontage ? ». Ce coût n’est pas seulement le temps de réglage de l’opérateur. Il inclut le risque de non-conformité, la valeur de la pièce à chaque étape, et la micro-perte de précision qui s’accumule à chaque nouveau serrage. C’est ce coût de reprise, souvent invisible, qui grève la rentabilité.

Cet article propose une approche pragmatique pour déconstruire ce problème. Nous n’allons pas seulement comparer des technologies, mais fournir une méthode pour évaluer vos processus actuels. L’objectif est de vous donner les outils pour décider en toute connaissance de cause, en transformant les « impressions » de temps perdu en données chiffrées, et en faisant de chaque gamme d’usinage un processus maîtrisé et non une succession de contraintes.

Pour vous guider dans cette démarche d’optimisation, nous aborderons les points clés qui permettent de rationaliser la production de pièces complexes. De l’analyse de vos gammes existantes au choix des bonnes technologies, découvrez une feuille de route pour transformer vos défis d’usinage en avantage concurrentiel.

Pourquoi votre pièce nécessite 4 montages alors que 2 suffiraient avec une gamme optimisée ?

L’idée qu’une pièce complexe « nécessite » plusieurs montages est souvent un héritage de gammes historiques, conçues autour des contraintes de machines plus anciennes. Or, chaque montage supplémentaire est une source de coûts directs et cachés. Le coût direct est le temps non productif : démontage, nettoyage, transport, remontage, réglage. Le coût caché, bien plus critique, est la perte de précision cumulée et le risque de rebut. À chaque fois que la pièce quitte le mandrin, le référentiel d’usinage est perdu et doit être recréé, introduisant une erreur potentielle.

La première étape de l’optimisation n’est donc pas de changer de machine, mais de quantifier ce coût. Il s’agit de décomposer la gamme actuelle et de chronométrer non pas l’usinage, mais tous les « à-côtés ». En appliquant un taux horaire à ces temps morts et en y ajoutant un coefficient de risque pour la non-qualité, on matérialise le véritable enjeu financier. L’automatisation des corrections et des réglages peut drastiquement changer la donne, avec une réduction allant jusqu’à 75% du temps de réglage, comme le montre un cas industriel documenté.

Cette analyse chiffrée est le seul argument valable pour justifier un investissement dans un montage spécifique, un outillage spécial ou une nouvelle machine. Passer de 4 à 2 montages n’est pas un simple gain de temps ; c’est une réduction drastique du risque et une garantie de conformité géométrique pour les tolérances les plus serrées.

Comment concevoir un montage qui permet d’usiner 3 faces sans démontage ?

La clé pour réduire drastiquement le nombre de montages réside dans la conception d’un système de bridage intelligent qui maintient un référentiel d’usinage unique le plus longtemps possible. Pour les pièces cylindriques complexes, cela passe souvent par l’utilisation de montages dits « à fenêtre » ou de systèmes de bridage point zéro qui garantissent un repositionnement d’une précision micrométrique.

Un montage « à fenêtre » est usiné spécifiquement pour la pièce. Il permet de la brider solidement tout en laissant un accès libre à l’outil sur plusieurs faces. L’investissement initial dans la conception et la fabrication de ce montage est rapidement amorti par la suppression des reprises. Pour une flexibilité maximale, les systèmes de bridage point zéro standardisent l’interface entre la table de la machine et le montage. Ils permettent de changer de production en quelques minutes avec une répétabilité de l’ordre de quelques microns, rendant rentables les petites et moyennes séries.

Ces systèmes permettent non seulement d’usiner plusieurs faces, mais aussi de transférer la pièce d’une machine à l’autre (par exemple, d’une fraiseuse à une machine de mesure tridimensionnelle) sans jamais perdre le référentiel initial, garantissant une qualité et une précision maximales.

Tour-fraiseur ou tour + fraiseuse séparés : lequel pour pièces avec méplats et trous radiaux ?

C’est l’arbitrage classique du responsable méthodes. D’un côté, la solution « Done-in-One » du tour-fraiseur multifonction qui promet une pièce finie en un seul montage. De l’autre, la flexibilité d’un parc machines avec un tour et une fraiseuse dédiés, permettant une production parallèle. La bonne réponse dépend entièrement du type de production et des objectifs de l’atelier.

Le tour-fraiseur excelle sur un point crucial : la précision de positionnement inter-opérations. En conservant la pièce dans un seul et même mandrin, il élimine nativement les erreurs de reprise, garantissant des tolérances de coaxialité ou de perpendicularité très serrées (IT6-IT7) qui sont difficiles et coûteuses à obtenir avec des machines séparées. Pour des séries moyennes de pièces complexes, la réduction du temps de cycle global peut être spectaculaire, justifiant un investissement initial plus élevé. Mais il immobilise une machine à forte valeur pour toute la gamme.

La solution à deux machines séparées conserve l’avantage de la flexibilité. Pendant qu’une pièce est en tournage, une autre peut être en fraisage. C’est idéal pour des productions très diversifiées avec des petites séries variées ou des grandes séries de pièces plus simples. Le risque principal reste l’erreur de reprise, qui peut facilement atteindre 0,02 à 0,15 mm si les montages ne sont pas parfaitement maîtrisés. Le tableau suivant synthétise les critères de décision pour cet arbitrage stratégique.

Cette décision, comme le montre cette analyse comparative sur les machines multifonctions, est un véritable choix stratégique qui définit la spécialisation de l’atelier.

L’erreur de reprise qui génère 0,15 mm de faux-rond entre les deux extrémités

Le faux-rond est l’ennemi silencieux de l’usinage de précision. Il est la manifestation la plus évidente d’une perte de référentiel lors d’une opération de retournement. Une valeur de 0,15 mm, qui peut paraître faible, est en réalité catastrophique pour des ajustements de roulements ou des portées d’étanchéité. Les standards industriels de contrôle qualité considèrent souvent qu’un défaut de concentricité supérieur à 0,02 mm peut déjà entraîner un échec lors de l’inspection de qualité.

Cette erreur ne vient pas de la machine elle-même, mais presque toujours de l’interface entre la pièce et le mandrin lors de la reprise. Les causes sont multiples et souvent sous-estimées : une légère pollution du mandrin par un copeau, des mors durs usés qui ne serrent plus sur une surface parfaitement cylindrique, une pression de serrage inadaptée qui déforme ou marque la pièce, ou encore l’absence de mors doux. Ces derniers, usinés spécifiquement pour s’adapter à la géométrie de la pièce, sont la meilleure assurance contre le glissement et l’ovalisation.

Chaque reprise est une loterie où le faux-rond peut s’accumuler. Une première reprise crée un défaut de 0,05 mm, la seconde en ajoute 0,07 mm, etc. C’est pourquoi la stratégie « Done-in-One » ou la réduction drastique du nombre de montages n’est pas un luxe, mais une nécessité pour garantir la conformité des pièces aux tolérances géométriques les plus exigeantes.

En tournage usinage, un mandrin mal entretenu, des mors durs usés, une absence de mors doux adaptés à la géométrie, ou une pression de serrage mal réglée entraînent glissements, marquages et ovalisations.

– Huyghe Modelage, Guide pratique : 12 erreurs à éviter en tournage usinage

Quand intégrer le traitement thermique dans la gamme : entre tournage ébauche et finition ?

Le traitement thermique est une étape incontournable pour de nombreuses pièces mécaniques, mais c’est aussi une perturbation majeure dans la gamme d’usinage. Il introduit des contraintes internes, provoque des déformations et modifie radicalement l’usinabilité du matériau. Son placement dans la gamme n’est donc pas anodin et doit être anticipé dès la phase de conception des méthodes.

La stratégie la plus robuste consiste à placer le traitement thermique entre les opérations d’ébauche et les opérations de finition. L’idée est de dégrossir la pièce au maximum de sa forme, en laissant une surépaisseur d’usinage suffisante pour compenser les déformations prévisibles dues au traitement. Cette surépaisseur, qui peut varier de 0,2 mm à plus de 1 mm selon l’acier et la géométrie de la pièce, est un paramètre critique à maîtriser.

Pour les pièces particulièrement sensibles, comme les arbres longs et fins, une étape supplémentaire de stabilisation est souvent nécessaire. Un recuit de détensionnement après l’ébauche et avant le traitement principal permet de libérer les contraintes internes et d’éviter les déformations « en banane ». Voici les étapes clés à considérer :

1. Anticipation : Identifier le type de traitement (trempe, cémentation, nitruration) et estimer la surépaisseur de déformation nécessaire.
2. Ébauche : Réaliser le dégrossissage en laissant la surépaisseur calculée et en veillant à équilibrer les prises de matière pour ne pas créer de nouvelles contraintes.
3. Stabilisation (optionnelle) : Pour les pièces fines ou longues, intégrer un recuit de détensionnement pour prévenir les déformations majeures.
4. Finition post-traitement : Après traitement, la finition peut se faire par tournage dur avec des outils adaptés (CBN, céramique) ou par rectification, selon la dureté finale et les états de surface requis.
5. Validation : Mesurer les déformations sur les premières pièces de série pour affiner les surépaisseurs pour les productions futures et optimiser les coûts matière.

Mandrin 3 mors ou 4 mors : lequel pour des pièces carrées de 80×80 mm ?

Tenter de serrer une pièce carrée de 80×80 mm dans un mandrin 3 mors standard est une erreur classique qui mène inévitablement à des déformations, un mauvais positionnement et des conditions de coupe dangereuses. La raison est purement géométrique : un mandrin 3 mors est conçu pour auto-centrer des pièces cylindriques en appliquant des forces équilibrées à 120°. Sur une pièce carrée, les forces sont concentrées sur les arêtes et ne garantissent ni la concentricité ni la planéité.

La solution traditionnelle est d’utiliser un mandrin à 4 mors indépendants. Il permet de centrer manuellement la pièce avec une grande précision, mais l’opération est longue, fastidieuse et requiert un opérateur très qualifié. Pour la production en série, cette solution est rarement rentable.

C’est ici que les technologies de serrage modernes offrent des solutions innovantes. Des mandrins 4 mors à compensation, par exemple, combinent la vitesse d’un serrage auto-centrant avec la capacité de s’adapter à des formes non cylindriques. Ces systèmes, souvent basés sur un principe de compensation 2+2 mors, assurent une prise stable et équilibrée sur les quatre faces de la pièce carrée, réduisant drastiquement les déformations et garantissant un excellent centrage.

Pourquoi votre tour 5 axes ne tourne qu’en mode 2 axes séquentiels comme un tour basique ?

L’acquisition d’un tour-fraiseur 5 axes est un investissement majeur. Pourtant, dans de nombreux ateliers, ces machines ultra-performantes sont utilisées comme de simples tours 2 axes suivis d’opérations de fraisage avec outil tournant, sans jamais exploiter le potentiel du mouvement simultané des 5 axes. C’est comme posséder une voiture de Formule 1 et ne l’utiliser que pour aller chercher le pain en première vitesse.

La raison principale n’est que très rarement technique. La machine est capable, les outils existent, les logiciels de FAO peuvent générer les parcours. Le véritable goulot d’étranglement, c’est la compétence humaine. La programmation et la logique de l’usinage 5 axes simultanés représentent un saut conceptuel majeur par rapport au tournage traditionnel. Il ne s’agit plus de penser en séquences (tourner, puis fraiser, puis percer), mais de concevoir une trajectoire d’outil continue et optimisée dans l’espace.

Ce fossé de compétences est l’angle mort de nombreux projets d’investissement. Sans une formation adéquate des programmeurs et des opérateurs, la machine la plus sophistiquée restera sous-exploitée, annulant le retour sur investissement escompté. L’expérience industrielle montre pourtant que la maîtrise du 5 axes entraîne une réduction significative des temps de cycle et du nombre de réglages, améliorant directement la rentabilité.

L’angle mort de la formation : le fossé entre la compétence de programmation sur un tour 2 axes traditionnel et la logique de programmation sur 5 axes. Le frein principal est la compétence humaine, pas la machine.

– Haas Automation, Série ‘Don’t Fear 5-Axis’ – Guide d’usinage à 5 axes simplifié

Comment exploiter les 5 axes simultanés de votre tour pour réduire les temps de cycle de 70 %

Dépasser le stade de l’usinage séquentiel sur une machine 5 axes, c’est libérer son véritable potentiel de productivité. L’exploitation des 5 axes simultanés ne consiste pas seulement à usiner des formes complexes comme des aubes de turbine, mais aussi à optimiser radicalement l’usinage de pièces plus « simples ». L’un des gains les plus spectaculaires réside dans l’utilisation de l’axe B pivotant. Il permet d’orienter l’outil dans n’importe quelle direction, éliminant le besoin de têtes de renvoi d’angle ou d’outils spéciaux, et réduisant ainsi les temps d’équipement et les changements d’outils.

En tournage, le 5 axes simultané permet des stratégies comme le « tournage d’interpolation » ou le « tournage excentrique », où la pièce peut rester fixe pendant que l’outil, monté sur la broche de fraisage, génère un profil cylindrique ou conique parfait. Cette technique est idéale pour les opérations de finition sur des pièces lourdes ou déséquilibrées, où une rotation à haute vitesse serait problématique.

En fraisage, le mouvement continu permet d’utiliser des outils plus courts et plus rigides, autorisant des vitesses de coupe plus élevées et des états de surface améliorés. Il permet également de maintenir un angle d’attaque constant de l’outil par rapport à la surface, optimisant la durée de vie de l’outil et la qualité de l’usinage. Le résultat combiné de ces stratégies peut mener à des réductions de temps de cycle allant jusqu’à 70% sur des pièces qui semblaient déjà optimisées.

L’optimisation des gammes d’usinage est un processus continu. La clé est de commencer par une analyse factuelle et chiffrée de vos processus existants. Évaluez dès maintenant vos gammes les plus critiques en appliquant la méthode d’audit pour identifier les sources de gains les plus rentables.
