Comment les mouvements mécaniques influencent la précision finale de vos pièces usinées

Pour tout usineur de précision, c’est une situation familière et frustrante : une machine qui, neuve, tenait le micron, commence à produire des pièces hors tolérance sans raison apparente. On pense immédiatement à l’usure de l’outil, à un mauvais réglage de programme ou à un lot de matière défectueux. Ces vérifications, bien que nécessaires, ne traitent souvent que les symptômes d’un problème plus profond, ancré dans la mécanique même de la machine-outil.

La discussion sur la précision se limite trop souvent à la maintenance préventive et au remplacement des pièces d’usure. Mais si la véritable clé n’était pas de subir l’usure, mais de la comprendre et de l’anticiper ? Si, au lieu de simplement constater une dérive, on pouvait en déchiffrer la cause première en analysant les micro-mouvements, les vibrations et les déformations thermiques ? Cet article adopte une perspective de diagnostic pour transformer votre approche. Nous n’allons pas lister des conseils génériques, mais disséquer les phénomènes physiques qui se produisent au cœur de votre machine.

En adoptant cette vision, vous ne serez plus un simple opérateur subissant les caprices de la machine, mais un véritable diagnostiqueur capable d’interpréter ses signaux faibles. Nous explorerons comment une dérive de quelques centièmes de millimètre après 1000 heures n’est pas un hasard, pourquoi les pièces longues se déforment, et comment des choix de composants apparemment anodins, comme la lubrification, peuvent avoir un impact drastique sur la longévité et la performance.

Cet article est structuré pour vous guider pas à pas dans l’analyse des causes profondes de l’imprécision. Chaque section aborde un problème spécifique rencontré en atelier, en offrant une explication mécanique et des solutions concrètes pour reprendre le contrôle de vos cotes.

Pourquoi vos cotes dérivent de 0,02 mm après 1000 heures alors que la machine était neuve ?

Cette dérive de 20 microns, qui semble apparaître subitement, est en réalité le résultat d’un processus lent et cumulatif. Elle n’est pas un événement mais l’aboutissement de milliers d’heures de micro-usure au sein des composants de la chaîne cinématique. Le principal suspect est souvent la vis à billes, responsable de la transformation du mouvement rotatif du moteur en translation précise de l’axe. À chaque déplacement, une friction infime se produit entre les billes et les filets. Sur des milliers de cycles, cette friction entraîne une perte de matière microscopique, augmentant le jeu axial, c’est-à-dire le petit mouvement « à vide » de l’axe avant qu’il ne réponde à la commande.

Au début, ce jeu est inférieur au micron et est compensé par la commande numérique. Mais il grandit inexorablement. Après 1000 heures, ce jeu cumulatif peut atteindre plusieurs microns, voire un centième. L’axe devient alors moins réactif, introduisant une incertitude de positionnement à chaque inversion de sens. Cette perte de précharge dans la vis à billes génère également des vibrations qui dégradent l’état de surface et accélèrent l’usure d’autres composants.

La surveillance prédictive de ces phénomènes est désormais une réalité. En analysant les données des cycles à vide, des systèmes intelligents peuvent détecter une augmentation de la consommation électrique ou une signature vibratoire anormale sur un axe, signalant une usure progressive. Cette approche a permis à des industriels d’anticiper des pannes critiques, comme le montre une étude de cas où l’analyse prédictive a permis d’éviter 6 jours d’arrêt machine non planifiés en identifiant une défaillance imminente de vis à billes.

Comprendre ce mécanisme de dérive cumulative est la première étape pour passer d’une maintenance curative à une gestion proactive de la santé de la machine.

Comment anticiper les déformations de 0,05 mm sur pièces longues lors de l’usinage de finition ?

L’usinage de pièces longues et fines, comme des arbres ou des rails, présente un défi majeur : la déformation thermique. Une dérive de 0,05 mm (50 microns) sur un mètre de long n’est pas rare et provient souvent de la chaleur générée par la coupe. Le problème n’est pas tant la chaleur elle-même que le gradient thermique, c’est-à-dire la différence de température entre le cœur de la pièce, la surface usinée et les extrémités plus froides. Ce différentiel de température provoque un différentiel de dilatation, courbant la pièce tel un « effet banane » subtil mais suffisant pour la mettre hors tolérance.

Comme l’illustre l’image, même une légère courbure peut être fatale pour la précision. Anticiper cette déformation ne relève pas de la magie, mais d’une stratégie d’usinage rigoureuse. Il ne s’agit pas seulement de choisir le bon outil, mais de gérer les contraintes et la chaleur tout au long du processus. L’objectif est d’équilibrer les forces et les températures pour que la pièce reste stable dimensionnellement.

Plusieurs techniques éprouvées permettent de maîtriser ces déformations :

• Séparer ébauche et finition : L’ébauche génère le plus de chaleur et libère les contraintes internes de la matière. Laisser la pièce se stabiliser thermiquement avant la passe de finition permet de corriger les déformations déjà apparues.
• Alterner les enlèvevements de matière : Sur une pièce rectangulaire, usiner alternativement les deux faces permet d’équilibrer les contraintes et d’éviter que la pièce ne se cintre.
• Adapter la profondeur de passe en finition : Une passe très fine (0,2 à 0,5 mm) limite l’apport de chaleur et l’effort de coupe, réduisant ainsi les risques de déformation finale.
• Utiliser une double compression : Pour les pièces à parois minces, il est conseillé de brider la pièce, d’usiner, de desserrer pour libérer les contraintes, puis de resserrer délicatement pour la passe de finition.

En intégrant ces principes, la déformation n’est plus une fatalité, mais une variable que l’on peut contrôler activement pour garantir la conformité des pièces longues.

Guidages linéaires ou glissières : lesquels pour une répétabilité inférieure à 5 microns ?

Le choix entre guidages linéaires et glissières traditionnelles (box guideways) est au cœur de la conception d’une machine-outil et conditionne directement sa capacité à atteindre une haute précision. Pour viser une répétabilité inférieure à 5 microns, la question n’est pas seulement « lequel est le meilleur ? », mais « lequel est le plus adapté à l’application ? ». Il est d’abord crucial de distinguer la précision (la capacité à atteindre une cible) de la répétabilité (la capacité à revenir toujours au même point). Une haute répétabilité est la clé de la production en série.

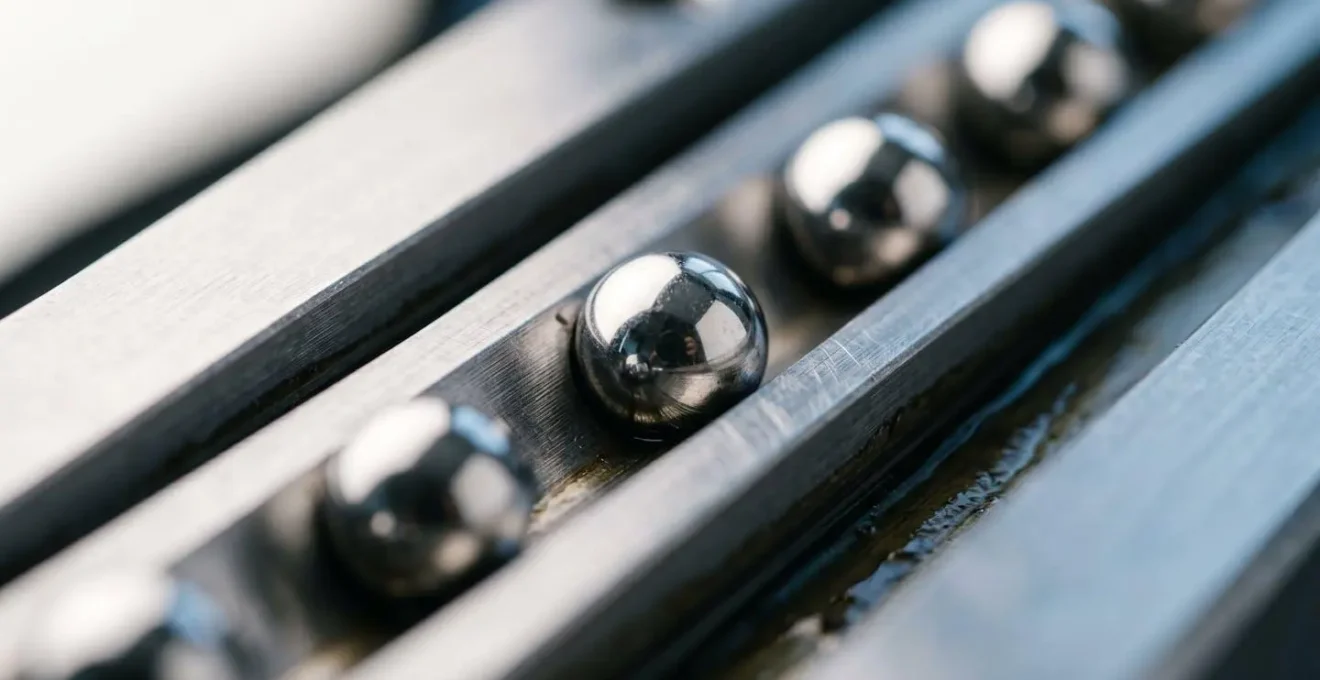

Les guidages linéaires, qu’ils soient à billes ou à rouleaux, excellent en matière de répétabilité. Leur conception, basée sur des éléments roulants, minimise la friction et élimine quasiment tout jeu (stick-slip), permettant des mouvements ultra-fluides et un positionnement d’une extrême précision. Certains systèmes de pointe peuvent atteindre une répétabilité de ±10 μm même à haute vitesse, et des modèles de très haute précision descendent bien en dessous. Ils sont donc le choix privilégié pour les opérations de rectification, d’électro-érosion et l’usinage à grande vitesse de pièces complexes.

Les glissières, quant à elles, offrent une surface de contact bien plus grande. Cela leur confère une rigidité et une capacité d’amortissement des vibrations inégalées. Elles sont imbattables pour l’usinage lourd, où les efforts de coupe sont importants et où la machine doit absorber les chocs sans fléchir. Leur répétabilité est bonne, mais intrinsèquement limitée par un coefficient de friction plus élevé et la nécessité d’un film d’huile pour fonctionner. La comparaison suivante résume les forces de chaque technologie.

En conclusion, pour une répétabilité de l’ordre de 5 microns dans des applications de finition ou à haute vitesse, les guidages linéaires sont quasi-incontournables. Pour des opérations d’ébauche lourde où la stabilité prime, les glissières restent une solution robuste.

L’erreur de lubrification qui réduit la durée de vie de vos guidages de 10 ans à 3 ans

La lubrification est souvent perçue comme une tâche de maintenance simple : il suffit d’ajouter de l’huile ou de la graisse. Pourtant, une mauvaise stratégie de lubrification est l’une des causes premières de défaillance prématurée des composants de guidage. Le manque de lubrifiant est évidemment catastrophique, entraînant un contact métal-métal, une usure abrasive et une défaillance rapide. Il est estimé qu’une mauvaise lubrification peut facilement réduire de 50 % la durée de vie d’un roulement ou d’un guidage.

Cependant, une erreur tout aussi destructrice et bien plus contre-intuitive est le sur-graissage. L’idée que « plus il y en a, mieux c’est » est un mythe dangereux en mécanique de précision. Un excès de lubrifiant dans un guidage linéaire ou un roulement a des conséquences multiples. D’abord, il augmente la résistance au mouvement (churning), ce qui génère de la chaleur. Cette chaleur excessive dégrade les propriétés du lubrifiant lui-même, réduisant sa viscosité et sa capacité à protéger les surfaces. Le lubrifiant dégradé peut se transformer en une pâte abrasive qui accélère l’usure au lieu de la prévenir.

Cette problématique est parfaitement résumée dans les guides de tribologie, la science du frottement, de l’usure et de la lubrification. Comme le souligne une analyse sur le sujet :

Un excès de produit provoque généralement une augmentation des frottements et un échauffement qui peut être très préjudiciable à la durée de vie du composant.

– Wikilivres – Tribologie, Guide sur la lubrification des roulements

La bonne stratégie consiste à suivre scrupuleusement les recommandations du fabricant de la machine et du composant, tant sur le type de lubrifiant (viscosité, additifs) que sur la quantité et la fréquence d’application. Utiliser des systèmes de lubrification centralisée et automatisée est le meilleur moyen de garantir l’apport de la juste dose, au bon moment.

En définitive, la lubrification n’est pas une simple opération de maintenance, mais un paramètre de fonctionnement essentiel qui, mal maîtrisé, peut anéantir en quelques années un investissement conçu pour durer une décennie.

Quand contrôler la géométrie de votre machine : les 5 signaux d’alerte de dérive géométrique ?

Attendre la production de pièces non conformes pour contrôler la géométrie de sa machine-outil est une stratégie coûteuse. Un contrôle géométrique complet (avec interféromètre laser ou ballbar) est une opération longue et donc onéreuse. La clé est de savoir la déclencher au bon moment, en se basant sur des signaux d’alerte concrets qui indiquent une dérive potentielle. Ces signaux sont les symptômes que la machine envoie avant que la « maladie » (la non-conformité) ne se déclare pleinement.

L’observation et l’écoute de la machine sont primordiales. Voici cinq signaux d’alerte qui doivent déclencher une investigation plus poussée :

1. Dégradation de l’état de surface : Des marques de broutage, des facettes ou une rugosité anormale sur des pièces usinées avec des paramètres connus et un outil neuf sont souvent le premier signe de vibrations causées par un jeu naissant dans les guidages ou la broche.
2. Bruits ou vibrations inhabituels : Un usineur expérimenté connaît la « musique » de sa machine. Tout changement de sonorité, sifflement, grondement ou vibration parasite pendant les déplacements à vide ou en charge indique une modification du comportement mécanique.
3. Augmentation des corrections d’usure outil : Si vous devez compenser de plus en plus fréquemment l’usure de l’outil pour maintenir la cote, le problème n’est peut-être pas l’outil, mais la machine qui perd progressivement sa position de référence.
4. Erreurs de circularité (défaut d’inversion) : Lors de l’usinage d’un cercle, une erreur aux passages des quadrants (0°, 90°, 180°, 270°) est le signe classique d’un jeu d’inversion sur un des axes, souvent lié à une usure de la vis à billes.
5. Consommation électrique anormale des moteurs d’axes : Une augmentation de la consommation pour effectuer le même mouvement peut indiquer une augmentation des frottements due à un défaut de lubrification ou à une déformation mécanique.

Être à l’écoute de ces signaux transforme la maintenance d’une réaction à une non-conformité en une action préventive et ciblée.

Pourquoi 3 contrôleurs obtiennent des résultats différents en mesurant la même pièce 10 fois ?

Ce casse-tête classique de l’atelier de métrologie pointe vers un coupable souvent sous-estimé : la stabilité thermique globale. Lorsqu’on se concentre sur la machine et la pièce, on oublie que l’ensemble du système de mesure, y compris l’opérateur, l’instrument et l’environnement, est soumis aux lois de la physique. Le fait que trois contrôleurs obtiennent des résultats divergents sur la même pièce avec le même instrument n’est pas forcément un signe de leur incompétence, mais plutôt la preuve d’une variabilité environnementale non maîtrisée.

La première source de variabilité est la température. Une pièce en aluminium d’un mètre de long se dilate d’environ 23 microns pour chaque degré Celsius d’augmentation de température. Si une pièce sort chaude de la machine et est mesurée immédiatement par le premier contrôleur, puis qu’elle a le temps de refroidir avant d’être mesurée par le second, les résultats seront mathématiquement différents. La norme internationale pour la mesure dimensionnelle est de 20°C. Toute déviation de cette norme, sur la pièce ou sur l’instrument de mesure, induit une erreur.

La deuxième source est l’influence de l’opérateur lui-même. La chaleur de la main d’un opérateur tenant un micromètre ou une pièce de petite taille peut suffire à la faire se dilater de quelques microns. Des techniques de manipulation différentes (tenue plus ou moins longue, pression de contact variable) entre les trois contrôleurs suffisent à créer des écarts significatifs. Comme le précise un expert en usinage de précision, l’environnement joue un rôle majeur.

Les variations dimensionnelles ne sont pas uniquement imputables à la pièce usinée ou au matériau brut : l’environnement thermique de l’atelier et les échauffements internes des composants mécaniques jouent également un rôle majeur.

– Atelier Grare, Article sur l’usinage de précision et stabilité thermique

Pour garantir la répétabilité des mesures (R&R), il est donc impératif de standardiser le processus : laisser la pièce se stabiliser à la température de la salle de métrologie pendant plusieurs heures, utiliser des instruments de mesure régulièrement étalonnés, standardiser les points de mesure et les techniques de manipulation (utiliser des gants, des cales, etc.).

En fin de compte, la cohérence des résultats de mesure ne dépend pas seulement de la qualité de l’instrument, mais de la rigueur de l’ensemble du protocole qui l’entoure.

Pourquoi vos pièces présentent des défauts tous les 120° malgré un outil neuf ?

Lorsqu’un défaut de forme, comme une ovalisation ou des « plats », apparaît de manière cyclique sur une pièce de révolution, et que cette cyclicité correspond à un angle précis comme 120°, l’outil est rarement le coupable. Un tel défaut géométrique, parfaitement répétable, est la signature d’un problème lié au système de serrage, en particulier si vous utilisez un mandrin à 3 mors.

Le phénomène s’appelle le « trilobing ». Il se produit de la manière suivante : lorsque vous serrez une pièce, même cylindrique, dans un mandrin à 3 mors, les forces de serrage ne sont pas parfaitement uniformes sur 360°. Elles concentrent la pression sur trois points. Si la pièce n’est pas parfaitement rigide (paroi fine, matériau tendre), elle se déforme très légèrement sous cette pression, adoptant une forme polygonale à trois lobes, invisible à l’œil nu. L’amplitude de cette déformation peut n’être que de quelques microns.

Lorsque l’outil d’usinage entre en contact avec la pièce en rotation, il ne suit pas un cercle parfait, mais cette forme trilobée. L’outil va « copier » ce défaut sur la surface usinée. Le plus paradoxal est que lorsque vous desserrez la pièce du mandrin, les contraintes de serrage disparaissent. La pièce, par élasticité, tente de reprendre sa forme cylindrique d’origine, mais elle conserve « en mémoire » le défaut de forme qui lui a été imprimé. Vous vous retrouvez avec une pièce qui est parfaitement ronde quand elle est serrée, mais qui présente un défaut de circularité de l’ordre du micron une fois libérée.

Le fait que le défaut apparaisse tous les 120° (360° divisé par 3) est la preuve irréfutable que le problème vient du mandrin à 3 mors. Pour résoudre ce problème sur des pièces sensibles, plusieurs solutions existent : réduire la pression de serrage au strict minimum, utiliser des mors « doux » qui épousent mieux la forme de la pièce, ou, pour la très haute précision, passer à des systèmes de serrage plus sophistiqués comme des mandrins à 6 mors ou des pinces de serrage qui répartissent l’effort de manière plus uniforme.

Ce phénomène est un exemple parfait de la façon dont un élément de la chaîne de production, le serrage, peut avoir un impact direct et prévisible sur la géométrie finale de la pièce.

Comment redonner vie à une machine de 20 ans pour 30 % du prix d’une neuve avec performances comparables

Face à une machine-outil vieillissante qui perd en précision et en fiabilité, la première idée est souvent le remplacement. Cependant, cette option est extrêmement coûteuse et pas toujours la plus pertinente. Le bâti en fonte d’une machine de 20 ans, s’il a été bien conçu et a eu le temps de se stabiliser, est souvent d’une qualité et d’une rigidité exceptionnelles. Le véritable vieillissement se situe au niveau des composants actifs de la chaîne de précision : les guidages, les vis à billes, les moteurs et la commande numérique.

Le « rétrofit » est une stratégie qui consiste à ne remplacer que ces éléments pour redonner à la machine des performances équivalentes, voire supérieures, à celles d’origine, pour une fraction du coût d’une machine neuve. Un rétrofit réussi se concentre sur la restauration de la géométrie et de la dynamique. La première étape est un grattage méticuleux des glissières pour restaurer une planéité et une perpendicularité parfaites. C’est un travail d’artisan qui constitue la fondation de la future précision de la machine.

Ensuite, les composants d’usure sont remplacés par des technologies modernes. Les vieilles vis à billes sont remplacées par des modèles de haute précision, préchargés pour un jeu nul et conçus pour des vitesses de déplacement plus élevées. Comme le mentionnent des fabricants spécialisés :

La série BSM de THK propose une nouvelle génération de vis à billes dotée de fortes capacités de charge et atteignant des vitesses élevées ; elle est donc particulièrement adaptée pour les machines-outils modernes.

– THK, Documentation technique vis à billes BSM haute vitesse

Enfin, le « cerveau » de la machine, la commande numérique, est remplacé par un système moderne. Cela permet non seulement d’augmenter les vitesses de calcul et d’exécuter des programmes plus complexes, mais aussi d’intégrer des fonctions d’optimisation (look-ahead, compensation thermique) qui n’existaient pas il y a 20 ans. Combiné au remplacement des moteurs et des variateurs, le rétrofit peut transformer une machine lente et imprécise en un outil de production performant et fiable pour de nombreuses années.

L’optimisation de la précision de votre parc machine passe donc par une évaluation rigoureuse : plutôt que de jeter une base mécanique saine, analysez les signaux de dérive pour la transformer, via un rétrofit ciblé, en un véritable atout de production.
